Parametrização completa da geometria de uma secção da parede de alvenaria com ângulo variável, limitações segundo a norma NTC.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

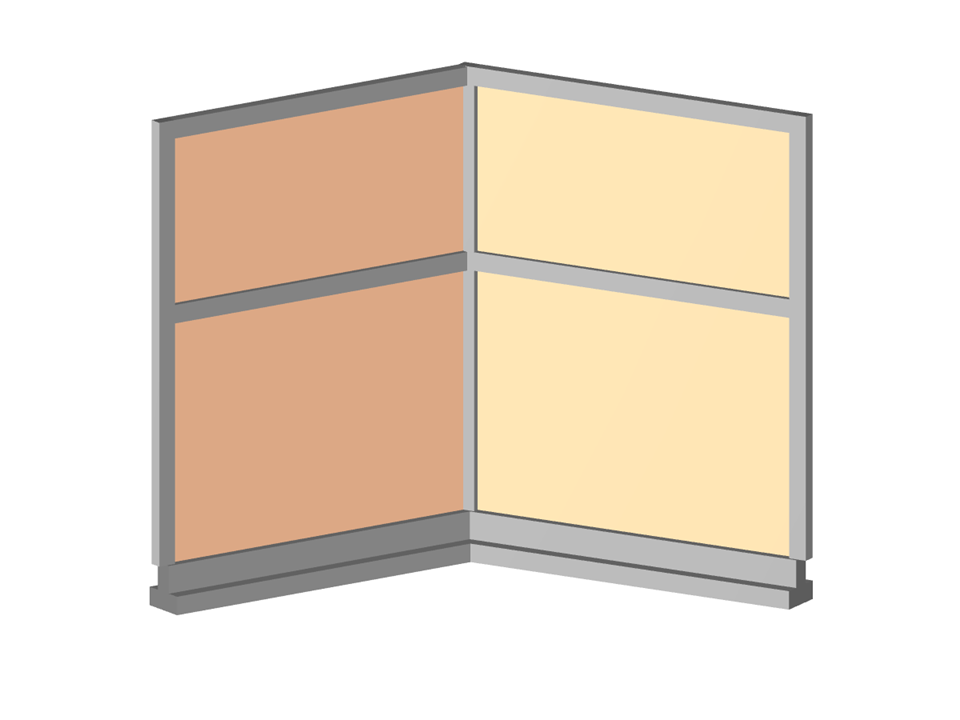

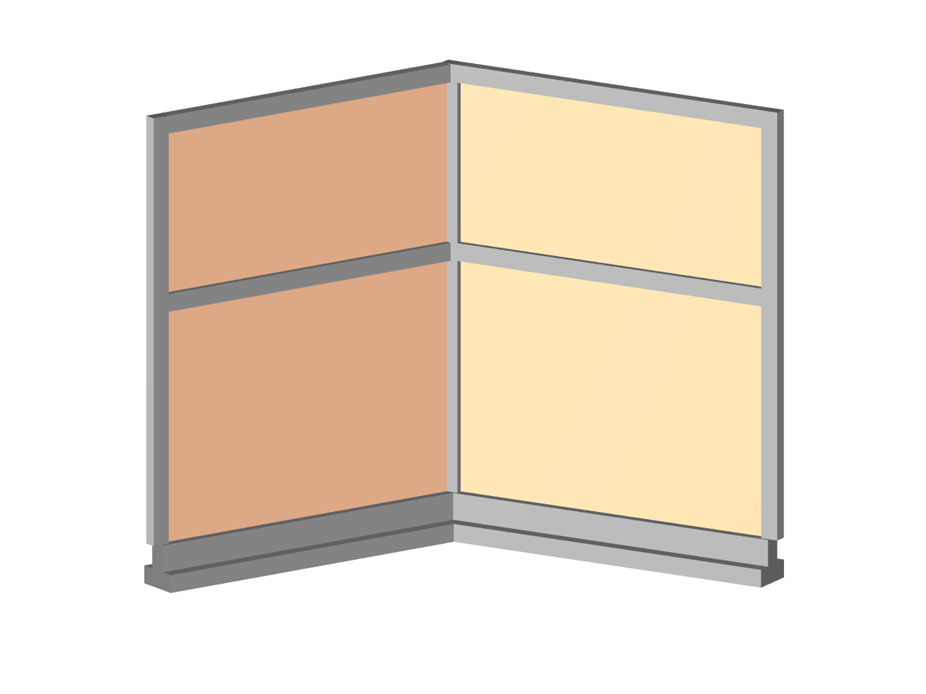

Secção de parede com ângulo variável
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 9 |
| Número de linhas | 12 |
| Número de barras | 12 |
| Número de superfícies | 4 |
| Peso total | 9,681 t |
| Dimensões | 5,648 x 3,535 x 5,106 m |
| Versão do programa | 5.26.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
