Instrukcja online programu RFEM | Powierzchnie
Pełna parametryzacja geometrii przekroju ściany murowanej o zmiennym kącie, ograniczenia zgodnie z normą NTC.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

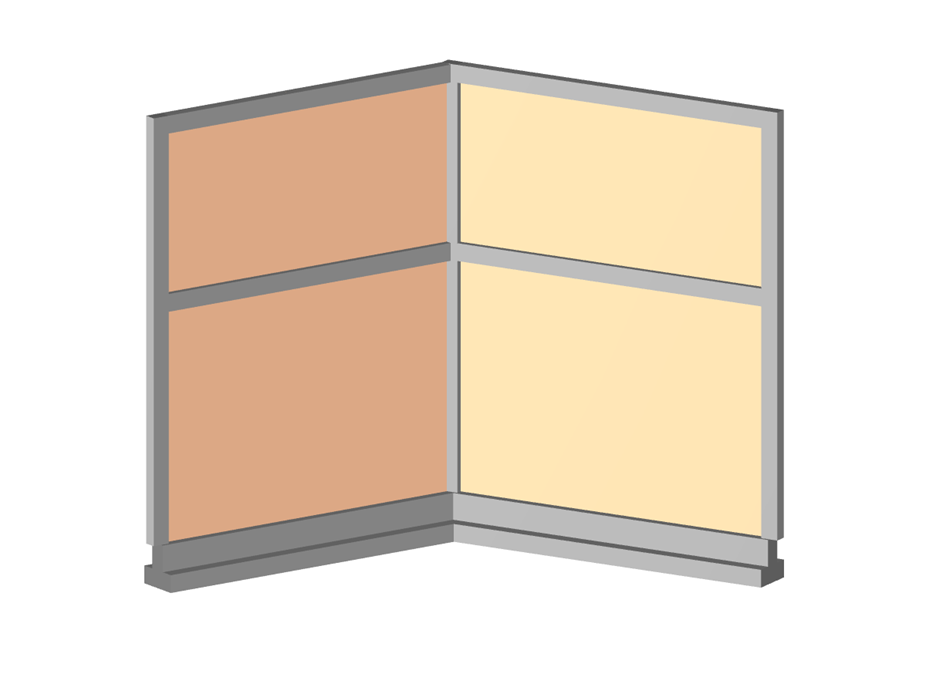

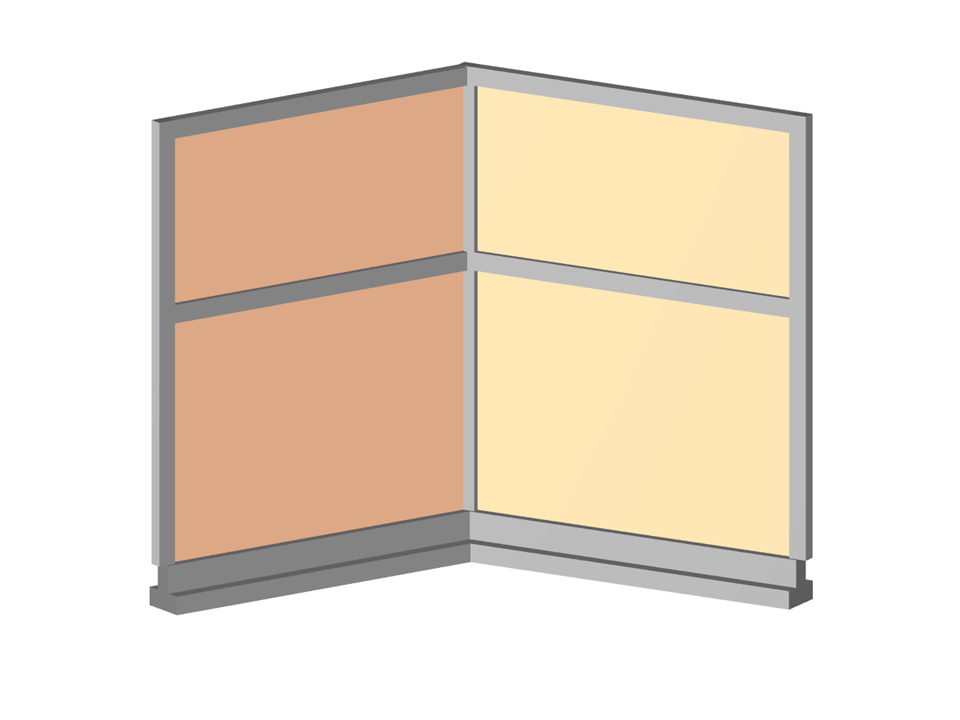

Przekrój ściany o zmiennym kącie
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 9 |
| Liczba linii | 12 |
| Liczba prętów | 12 |
| Liczba powierzchni | 4 |
| Ciężar całkowity | 9,681 t |
| Wymiarowanie | 5,648 x 3,535 x 5,106 m |
| Wersja programu | 5.26.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
