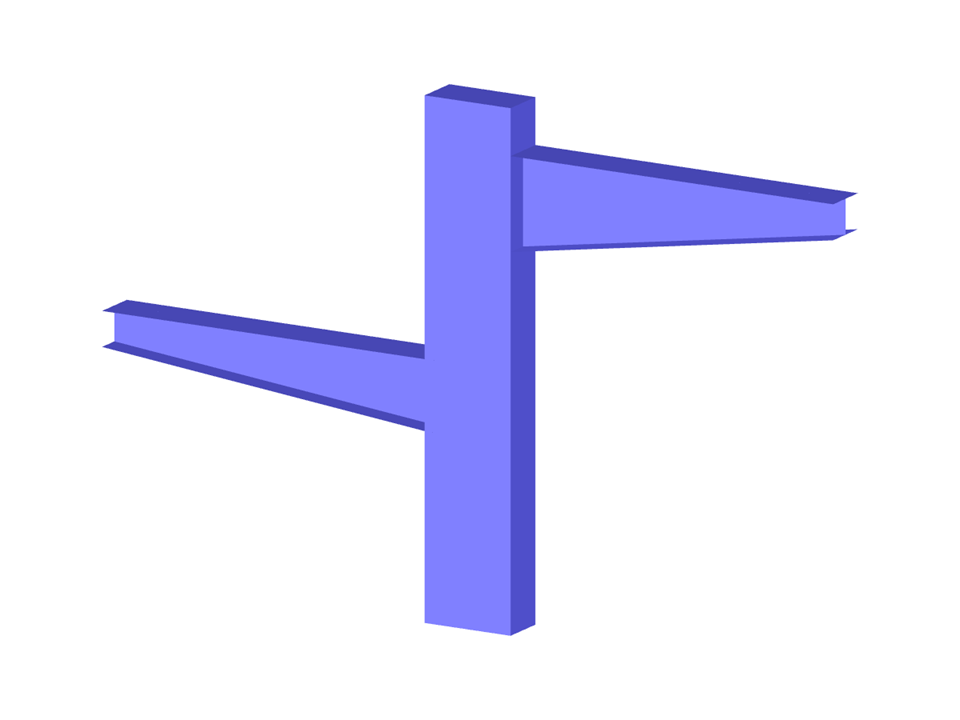

Parametrização da geometria de um pilar de secção retangular com duas consolas de secção em I, incluindo cargas.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Pilar com consolas
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 41 |
| Número de linhas | 66 |
| Número de superfícies | 31 |
| Número de casos de carga | 3 |
| Peso total | 1,564 t |
| Dimensões | 3,400 x 0,200 x 2,200 m |
| Versão do programa | 5.24.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
