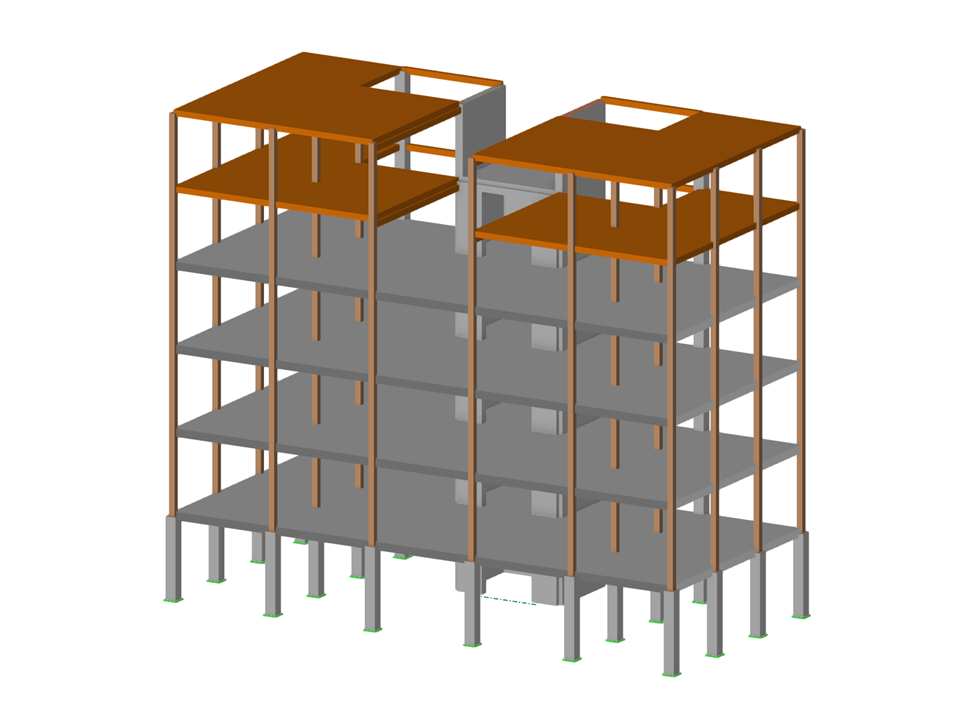

Edifício de vários andares de betão armado e madeira.
Edifício de vários andares
| Número de nós | 210 |
| Número de linhas | 327 |
| Número de barras | 138 |
| Número de superfícies | 35 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 19 |
| Número de combinações de resultados | 0 |
| Peso total | 764,670 t |
| Dimensões | 20,000 x 17,500 x 9,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
