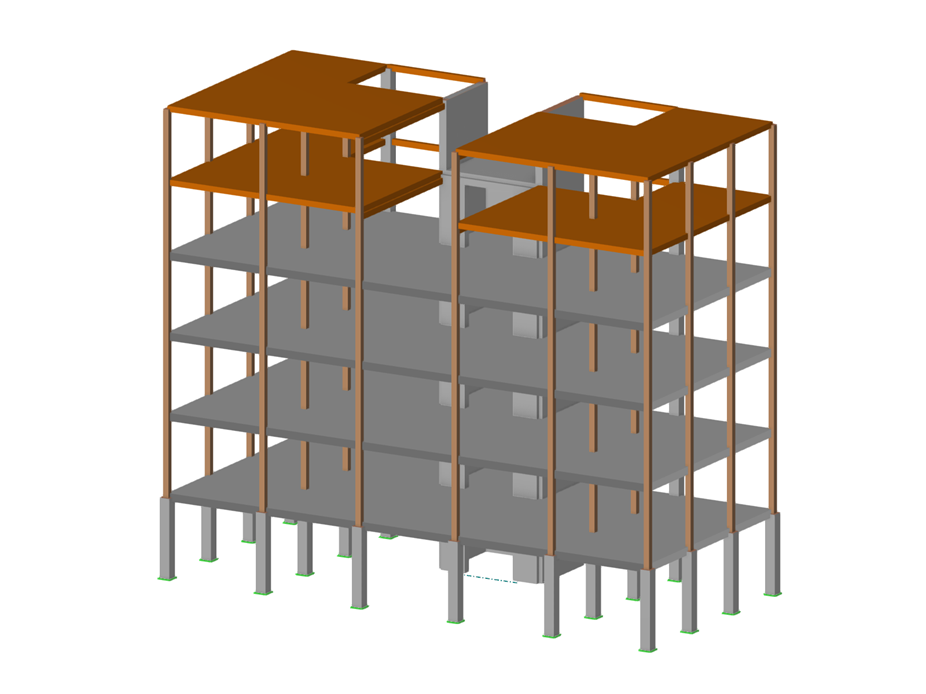

Bâtiment de plusieurs étages en béton armé et bois.
Bâtiment de plusieurs étages
| Nombre de nœuds | 210 |
| Nombre de lignes | 327 |
| Nombre de barres | 138 |
| Nombre de surfaces | 35 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 19 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 764,670 t |
| Cotation fonctionnelle | 20,000 x 17,500 x 9,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
