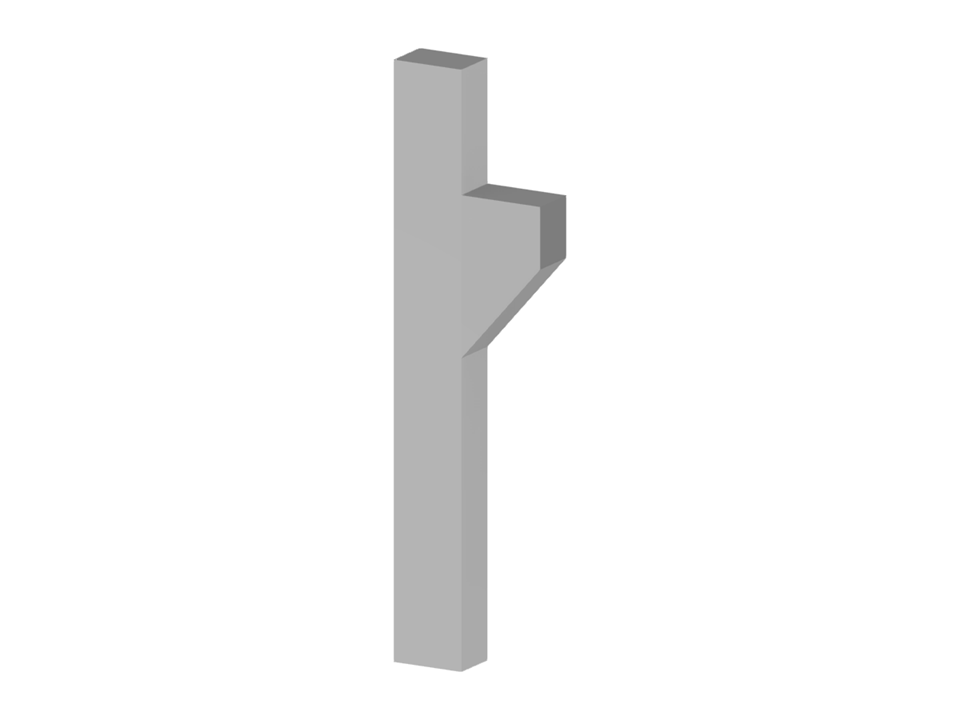

Parametrização de um pilar quadrado de betão com consola curta em consola.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Pilar com consola
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 39 |
| Número de linhas | 37 |
| Número de barras | 1 |
| Número de superfícies | 21 |
| Número de sólidos | 4 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 0 |
| Peso total | 3,239 t |
| Dimensões | 1,300 x 4,800 x 0,400 m |
