Parametryzacja kwadratowego słupa betonowego za pomocą krótkiego wspornika wspornikowego.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

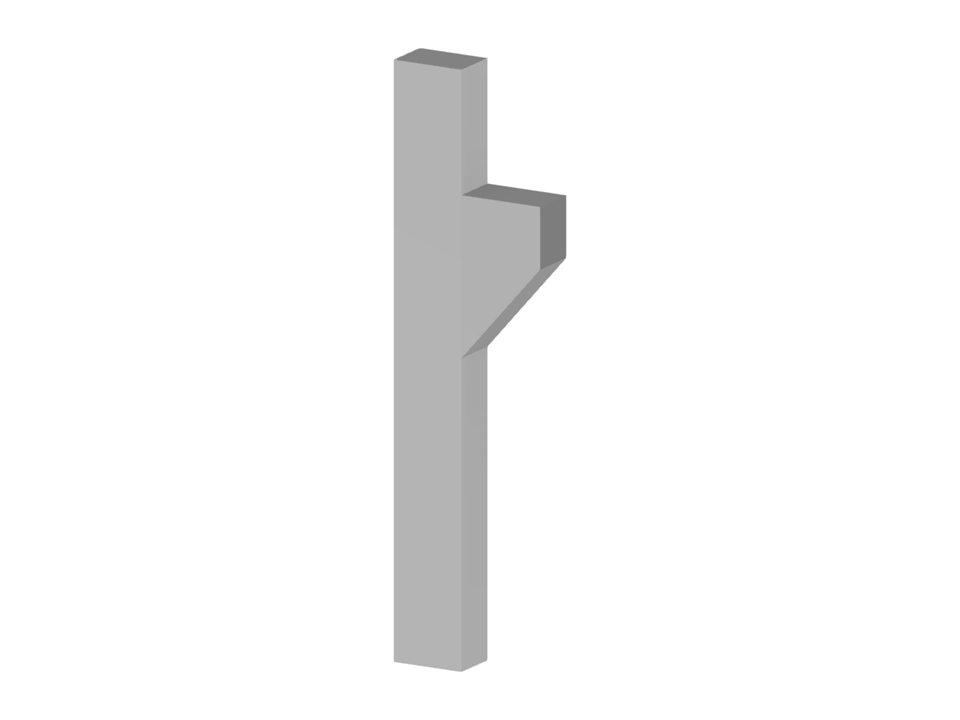

Słup ze wspornikiem
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 39 |
| Liczba linii | 37 |
| Liczba prętów | 1 |
| Liczba powierzchni | 21 |
| Ilość brył | 4 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 3,239 t |
| Wymiarowanie | 1,300 x 4,800 x 0,400 m |
