Parametrização completa da geometria de uma chapa isolada em aço com seis orifícios para parafusos, controlo do ângulo de ligação, da geometria da placa de ligação, do tamanho dos furos e da espessura da chapa.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

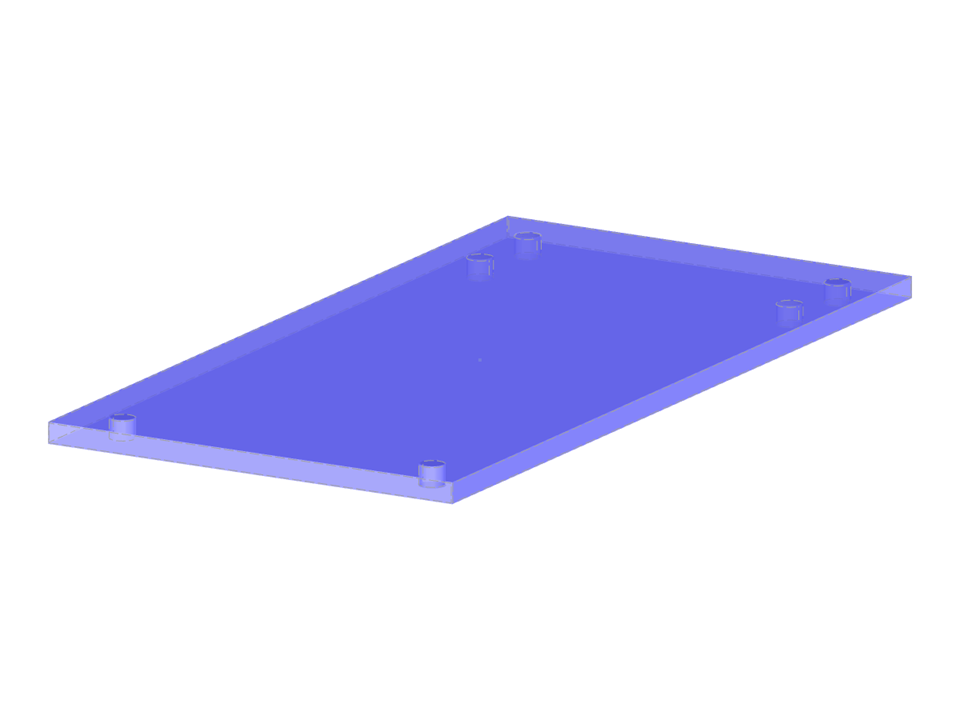

Placa isolada com 6 furos para parafusos
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 59 |
| Número de linhas | 38 |
| Número de barras | 6 |
| Número de superfícies | 24 |
| Número de sólidos | 1 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 2 |
| Peso total | 0,044 t |
| Dimensões | 0,308 x 0,607 x 0,030 m |
| Versão do programa | 5.11.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
