Paramétrage complet de la géométrie d'une plaque isolante en acier avec six trous de boulons, contrôle de l'angle de connexion, de la géométrie de la plaque de connexion, de la taille du trou et de l'épaisseur de la plaque.
Un modèle créé par les ingénieurs de Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.

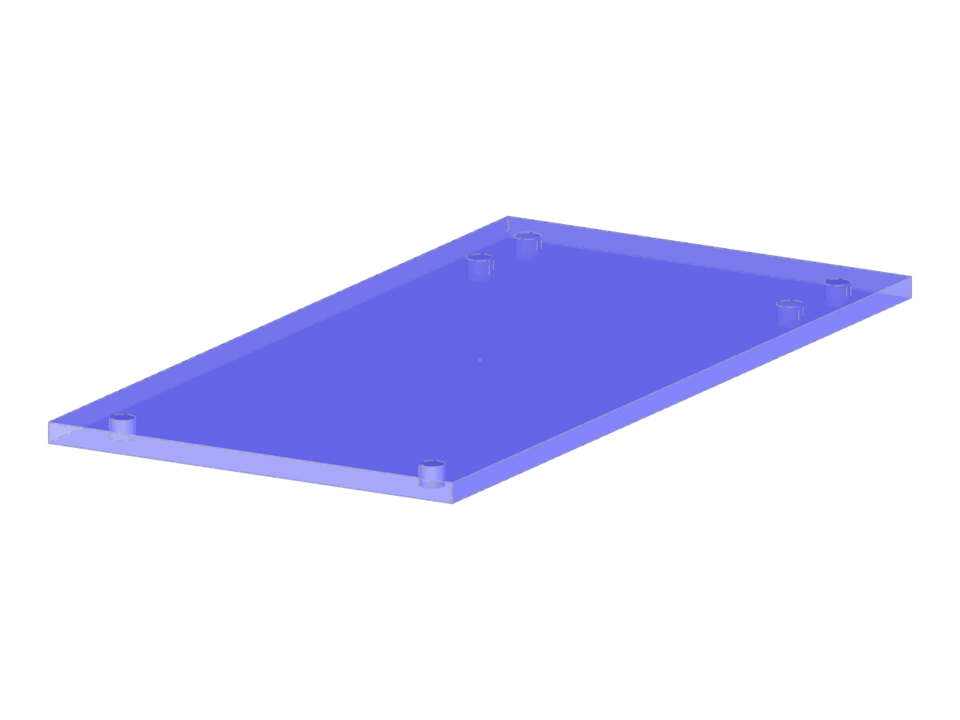

Plaque isolante avec 6 trous de boulons
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 59 |
| Nombre de lignes | 38 |
| Nombre de barres | 6 |
| Nombre de surfaces | 24 |
| Nombre de solides | 1 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 2 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 0,044 t |
| Cotation fonctionnelle | 0,308 x 0,607 x 0,030 m |
| Version du logiciel | 5.11.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
