Parametrização de uma parede de suporte em aço incluindo a parametrização das constantes elásticas do solo.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

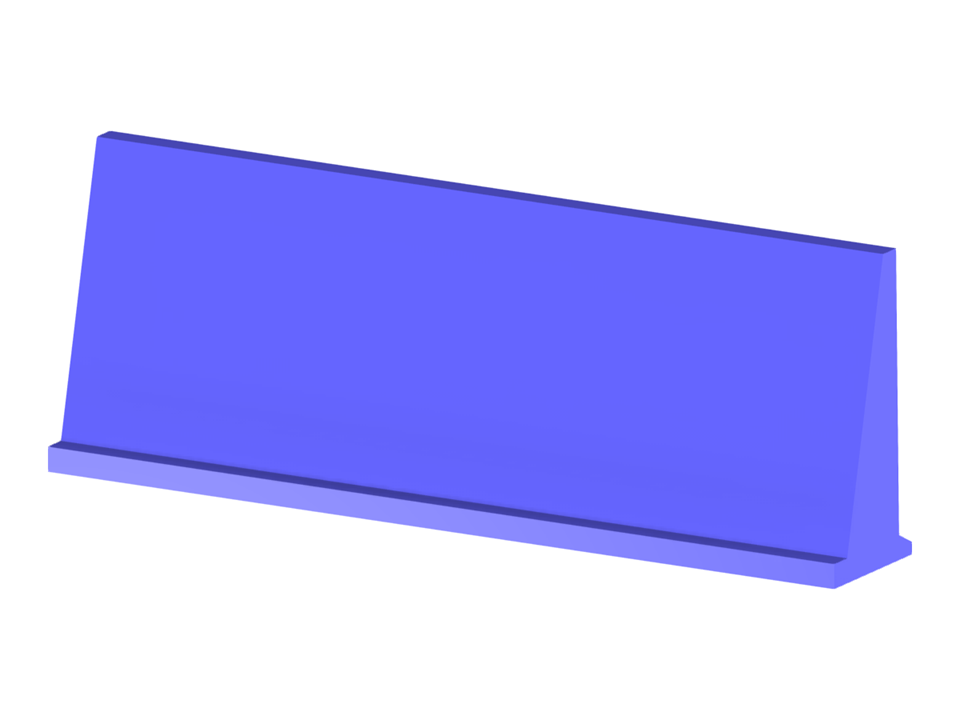

Parede de suporte
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 17 |
| Número de linhas | 24 |
| Número de barras | 0 |
| Número de superfícies | 10 |
| Número de sólidos | 1 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 75,831 t |
| Dimensões | 7,000 x 2,500 x 1,200 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
