Parametrizzazione di un muro di contenimento in acciaio, inclusa la parametrizzazione delle costanti elastiche del terreno.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

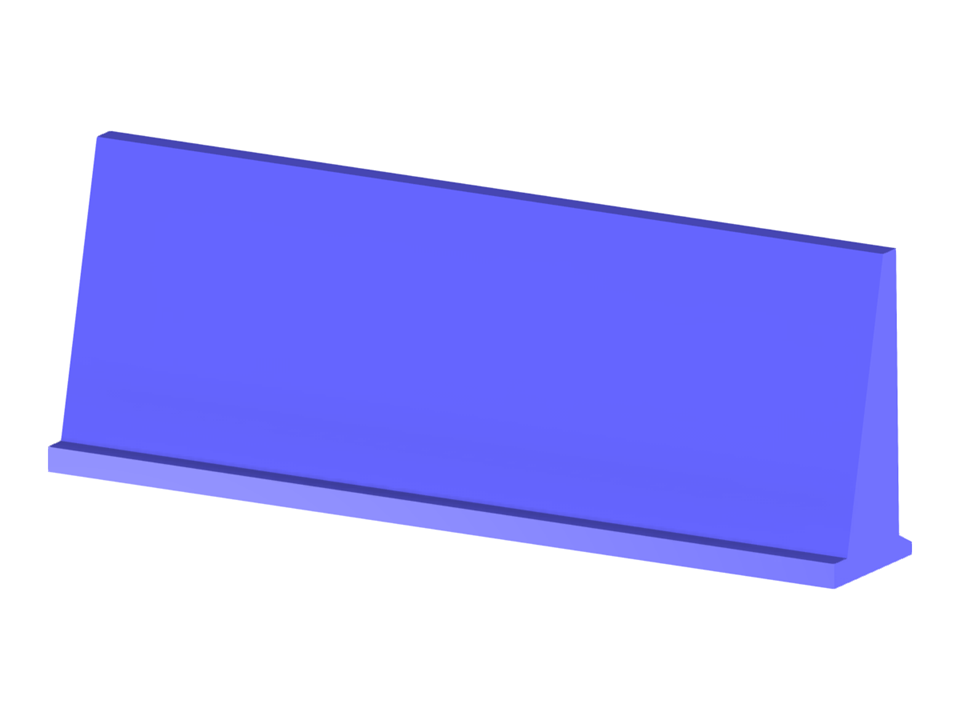

Muro di contenimento
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 17 |
| Numero di linee | 24 |
| Numero di aste | 0 |
| Numero di superfici | 10 |
| Numero di solidi | 1 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 75,831 t |
| Dimensioni | 7.000 x 2.500 x 1.200 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
