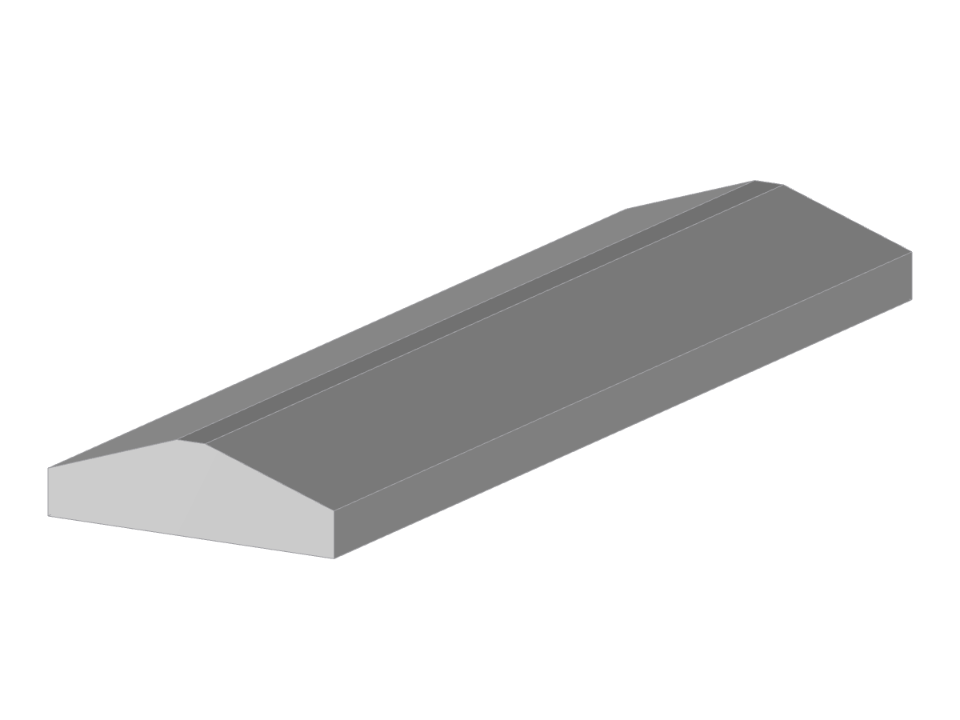

Parametrização da geometria de uma secção de faixa de base de betão.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
faixa de base do betão
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 19 |
| Número de linhas | 20 |
| Número de barras | 1 |
| Número de superfícies | 8 |
| Número de sólidos | 1 |
| Peso total | 18,537 t |
| Dimensões | 2,000 x 7,000 x 0,600 m |
| Versão do programa | 5.26.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
