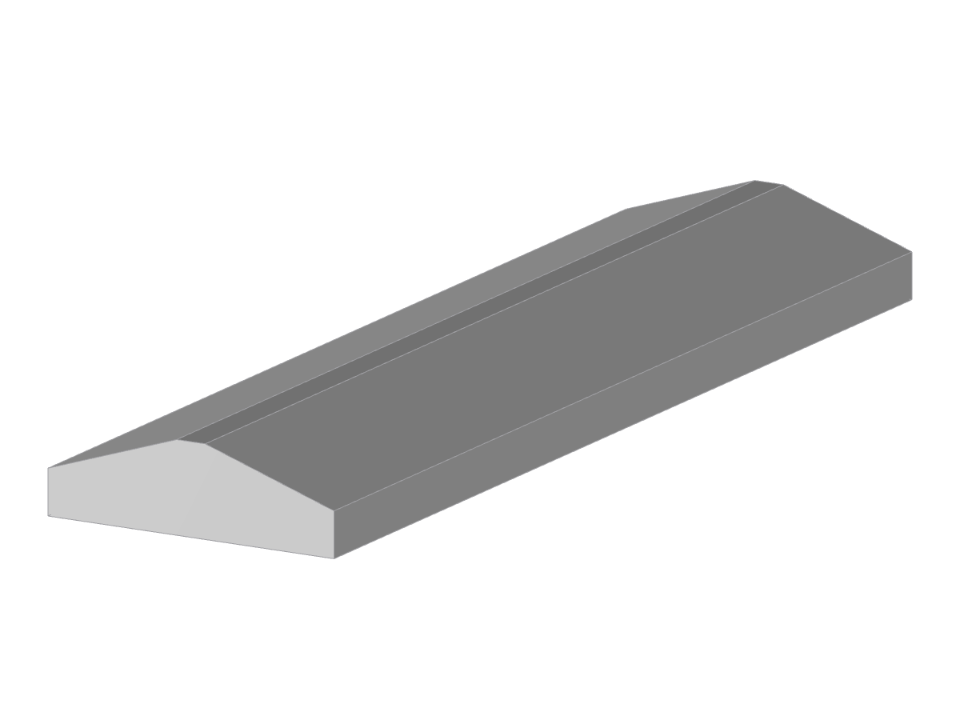

Parametrizzazione della geometria di una sezione della fascia di base in calcestruzzo.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Fascia di base in calcestruzzo
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 19 |
| Numero di linee | 20 |
| Numero di aste | 1 |
| Numero di superfici | 8 |
| Numero di solidi | 1 |
| Peso totale | 18,537 t |
| Dimensioni | 2.000 x 7.000 x 0.600 m |
| Versione del programma | 5.26.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
