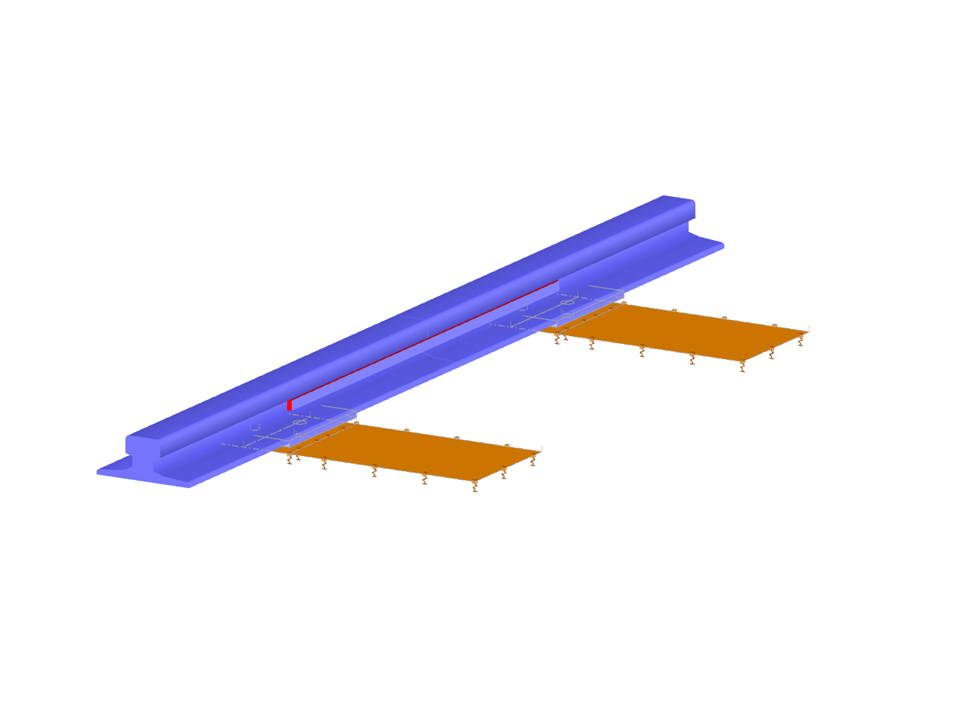

Parametrização completa da geometria de ligação de carril, chapa de ligação aparafusada, travessas elásticas.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Ligação de carril
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 200 |
| Número de linhas | 208 |
| Número de barras | 16 |
| Número de superfícies | 108 |
| Número de sólidos | 8 |
| Dimensões | 0,700 x 2,000 x 0,083 m |
| Versão do programa | 5.26.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
