Parametrizzazione della geometria completa di un collegamento ferroviario, piastra di collegamento bullonata, traversine supportate elasticamente.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

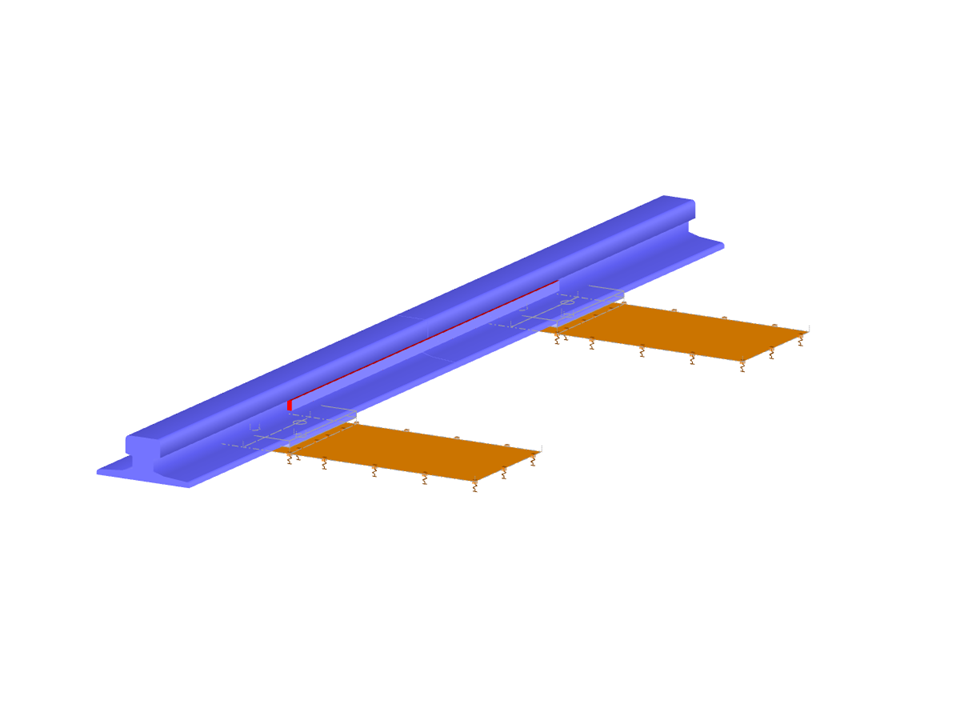

Collegamento ferroviario
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 200 |
| Numero di linee | 208 |
| Numero di aste | 16 |
| Numero di superfici | 108 |
| Numero di solidi | 8 |
| Dimensioni | 0.700 x 2.000 x 0.083 m |
| Versione del programma | 5.26.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
