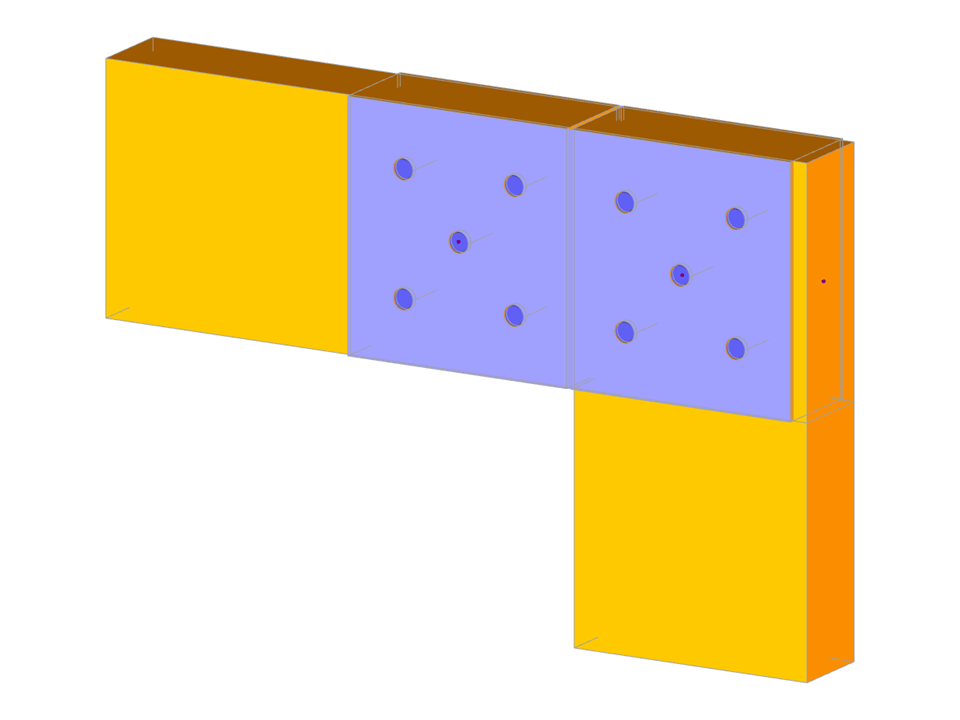

Parametrização da geometria de uma ligação de duas vigas de madeira com um ângulo de 90° com placas de metal e parafusos.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Ligação de viga de madeira
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 207 |
| Número de linhas | 166 |
| Número de barras | 10 |
| Número de superfícies | 100 |
| Número de sólidos | 9 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 2 |
| Peso total | 0,017 t |
| Dimensões | 0,602 x 0,092 x 0,400 m |
| Versão do programa | 5.26.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
