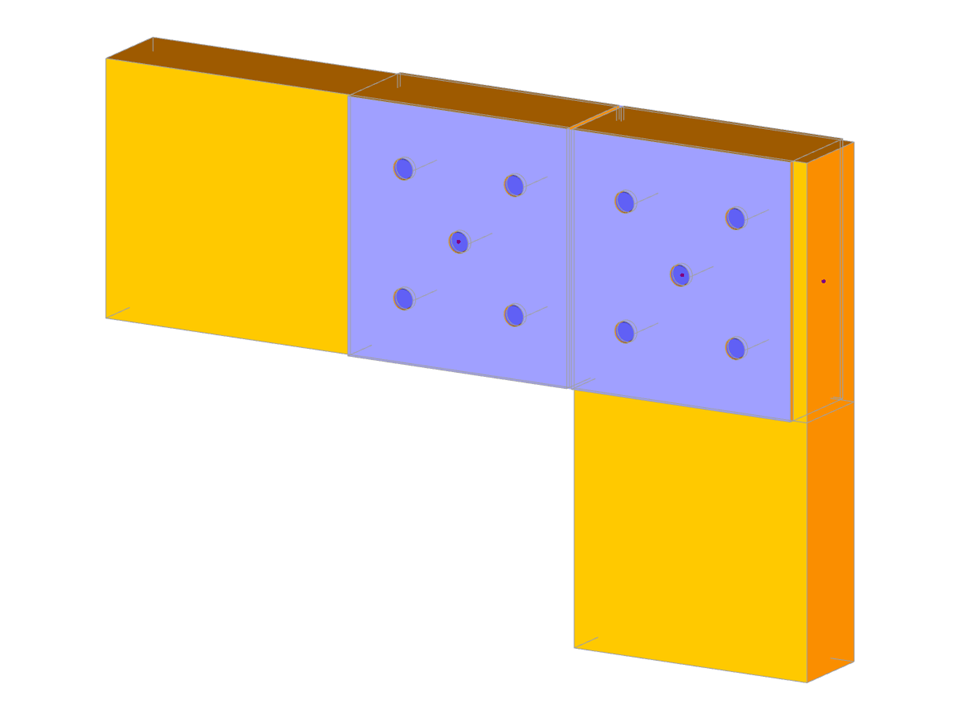

Parametryzacja geometrii połączenia dwóch drewnianych belek pod kątem 90° z metalowymi płytami i śrubami.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Połączenie drewnianej belki
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 207 |
| Liczba linii | 166 |
| Liczba prętów | 10 |
| Liczba powierzchni | 100 |
| Ilość brył | 9 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 0,017 t |
| Wymiarowanie | 0,602 x 0,092 x 0,400 m |
| Wersja programu | 5.26.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
