004575
2022-10-23

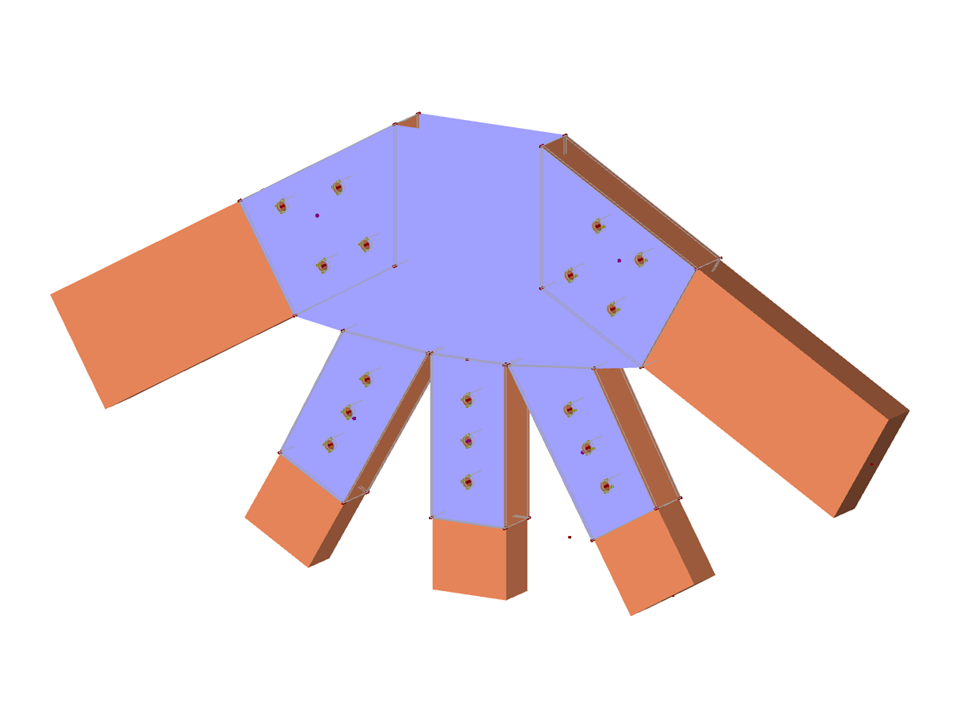

Parametrização completa da geometria do banzo superior, de duas diagonais e de um banzo vertical com placa de ligação em aço incluindo furos para parafusos.


Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.


(0)
0 de 5 estrelas
5 estrelas 0
4 estrelas 0
3 estrelas 0
2 estrelas 0
1 estrela 0

Ligação aço-madeira

Parâmetros de bloco editáveis dinamicamente
Número de nós 367
Número de linhas 327
Número de barras 56
Número de superfícies 202
Número de sólidos 15
Peso total 0,042 t
Dimensões (métricas) 1,066 x 0,072 x 0,562 m
Dimensões (imperial) 3.5 x 0.24 x 1.84 feet
Versão do programa 5.26.01

Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
