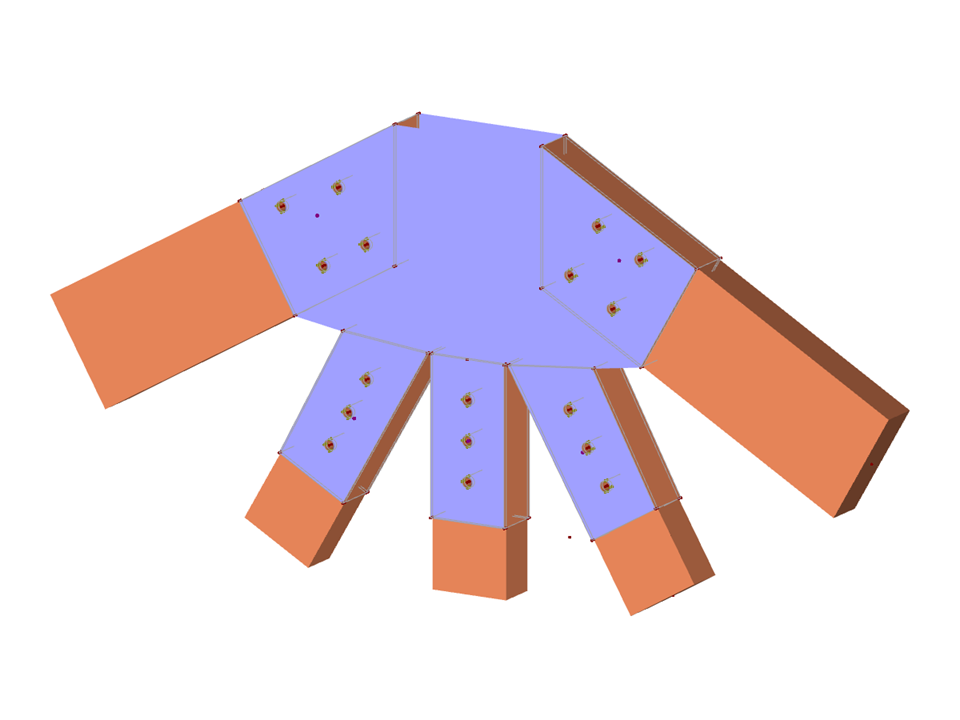

Kompletní parametrizace geometrie horní pásnice, dvou diagonál a jedné svislice s ocelovou přípojnou deskou včetně otvorů pro šrouby.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Spojení ocel-dřevo
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 367 |
| Počet linií | 327 |
| Počet prutů | 56 |
| Počet ploch | 202 |
| Počet těles | 15 |
| Celková hmotnost | 0,042 t |
| Rozměry | 1,066 x 0,072 x 0,562 m |
| Verze programu | 5.26.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
