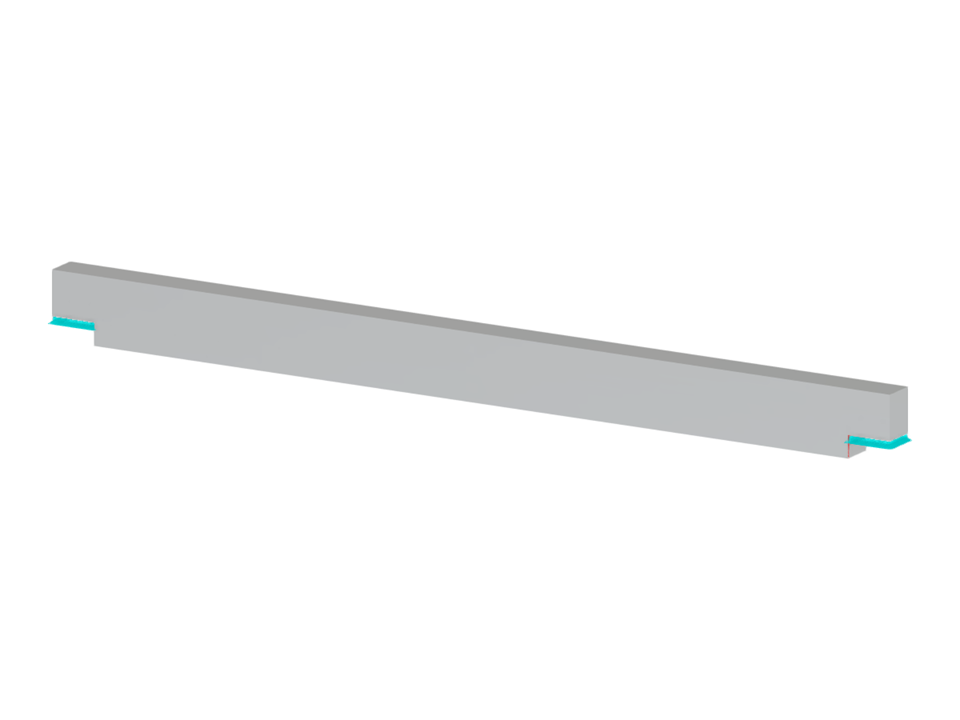

Parametrização da geometria de uma viga de betão pré-fabricada.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Viga pré-fabricada
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 18 |
| Número de linhas | 25 |
| Número de barras | 1 |
| Número de superfícies | 10 |
| Número de sólidos | 1 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 0 |
| Peso total | 3,211 t |
| Dimensões | 8,000 x 0,600 x 0,300 m |
