Parametryzacja geometrii belki prefabrykowanej.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

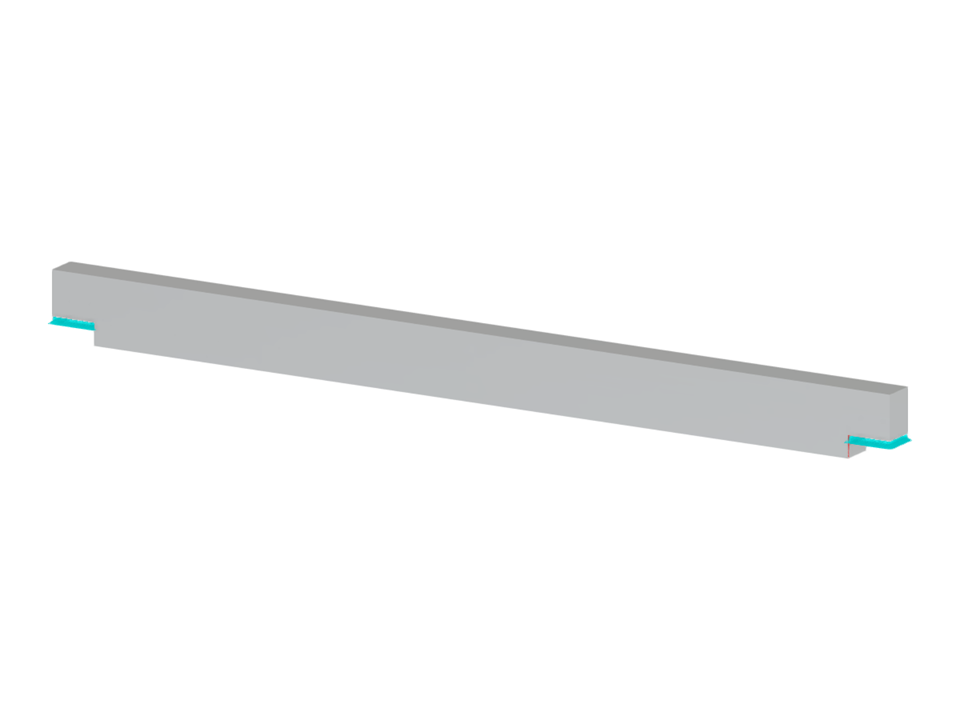

Belka prefabrykowana
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 18 |
| Liczba linii | 25 |
| Liczba prętów | 1 |
| Liczba powierzchni | 10 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 3,211 t |
| Wymiarowanie | 8,000 x 0,600 x 0,300 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
