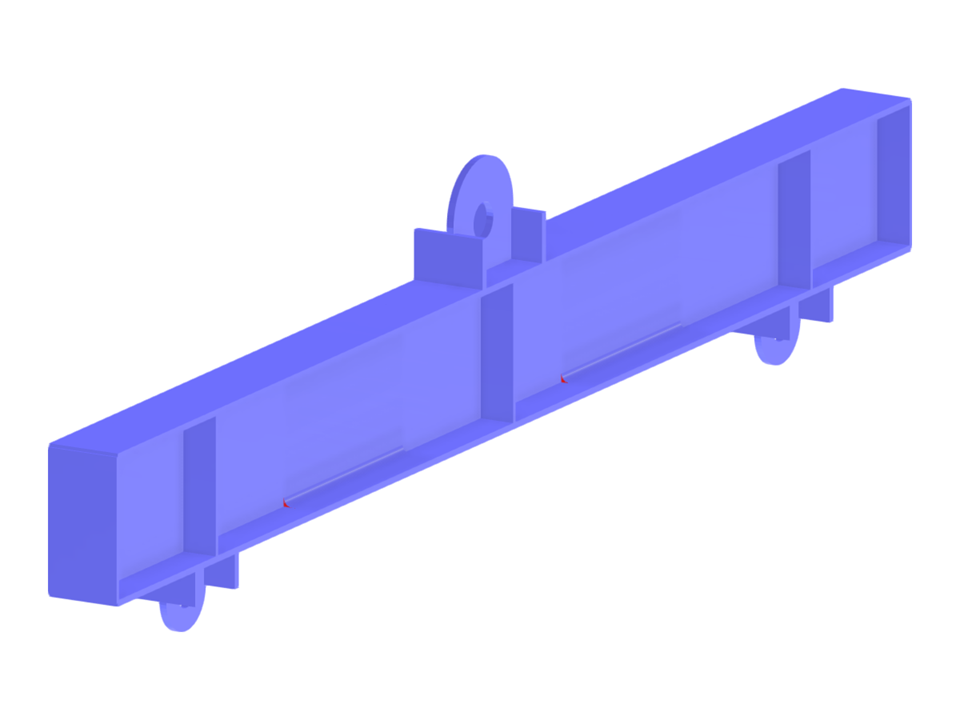

Parametrização de uma viga de secção em I de aço com olhais de elevação reforçados utilizada como viga de elevação. As vigas de elevação são utilizadas como forma de converter cargas de elevação em forças de flexão.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Viga de elevação
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 99 |
| Número de linhas | 141 |
| Número de barras | 2 |
| Número de superfícies | 36 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 0 |
| Peso total | 0,054 t |
| Dimensões | 0,100 x 0,445 x 2,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
