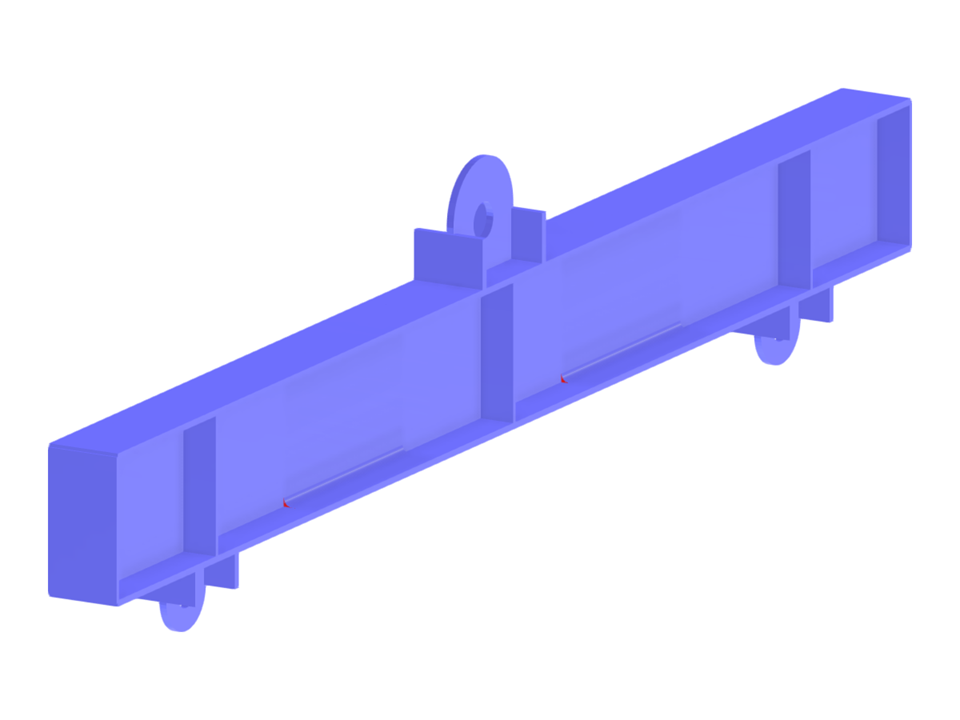

Parametrizzazione di una trave con sezione a I in acciaio con capitelli di sollevamento rinforzati utilizzata come trave di sollevamento. Le travi di sollevamento sono utilizzate come un modo per convertire i carichi di sollevamento in forze di flessione.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Trave di sollevamento
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 99 |
| Numero di linee | 141 |
| Numero di aste | 2 |
| Numero di superfici | 36 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,054 t |
| Dimensioni | 0.100 x 0.445 x 2.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
