410x

22x

004749

Dipl.-Ing. (FH) Andy Kohl

2024-02-07

Ligação pilar-viga com o modelo de material "Ortotrópico | Plástico | Soldadura (superfícies)" para soldaduras.

(0)

0 de 5 estrelas

5 estrelas		0
4 estrelas		0
3 estrelas		0
2 estrelas		0
1 estrela		0

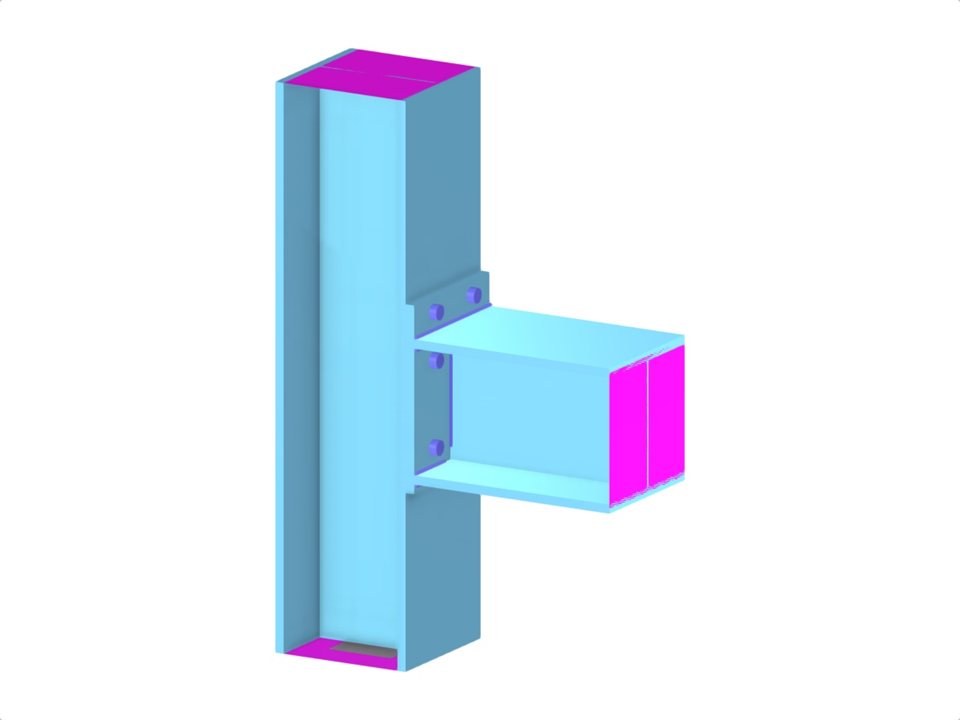

Ligação de viga do pilar HEB 300

Versão do ficheiro

Número de nós	699
Número de linhas	536
Número de barras	408
Número de superfícies	30
Número de sólidos	0
Número de casos de carga	1
Número de combinações de cargas	0
Número de combinações de resultados	0
Peso total	0,205 t
Dimensões	0,761 x 1,180 x 0,300 m

Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.

Reportar este modelo 3D
