004749

Dipl.-Ing. (FH) Andy Kohl

2024-02-07

Collegamento colonna-trave con il modello di materiale "Ortotropo | Plastico | Saldatura (superfici)" per le saldature.

(0)

0 su 5 stelle

5 stelle		0
4 stelle		0
3 stelle		0
2 stelle		0
1 stella		0

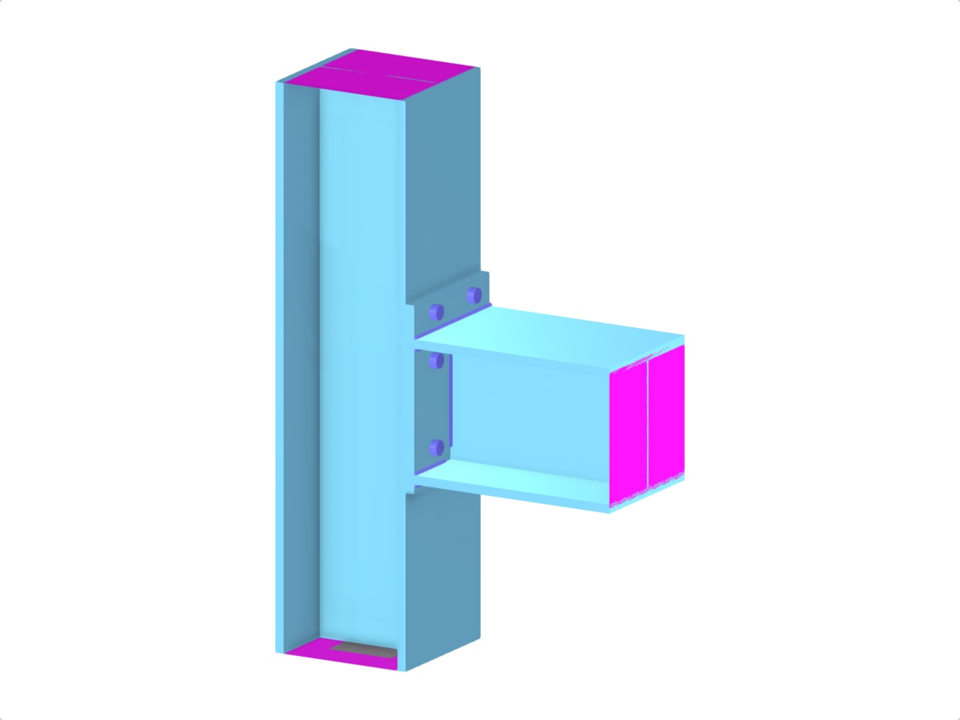

Collegamento trave colonna HEB 300

Versione del file

Numero di nodi	699
Numero di linee	536
Numero di aste	408
Numero di superfici	30
Numero di solidi	0
Numero di casi di carico	1
Nr. di combinazioni di carico	0
Nr. di combinazioni di risultati	0
Peso totale	0,205 t
Dimensioni	0,761 x 1,180 x 0,300 m

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
