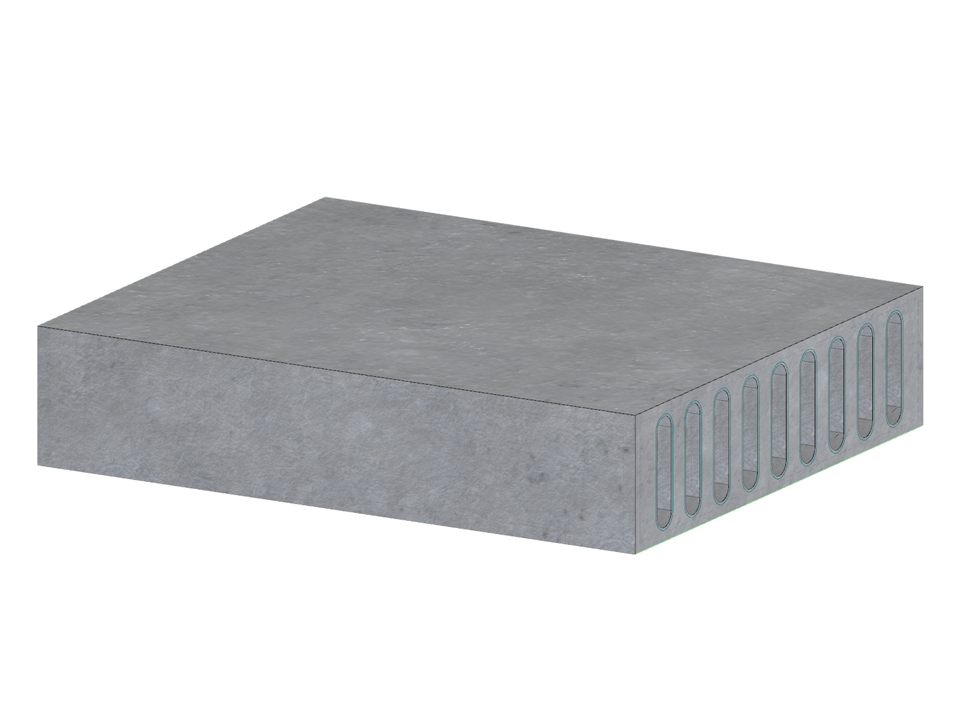

Laje alveolar
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 80 |
| Número de linhas | 120 |
| Número de barras | 0 |
| Número de superfícies | 42 |
| Número de sólidos | 1 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 0 |
| Peso total | 0,456 t |
| Dimensões | 1,200 x 0,250 x 1,000 m |
