RFEM – Online-Handbuch Flächen

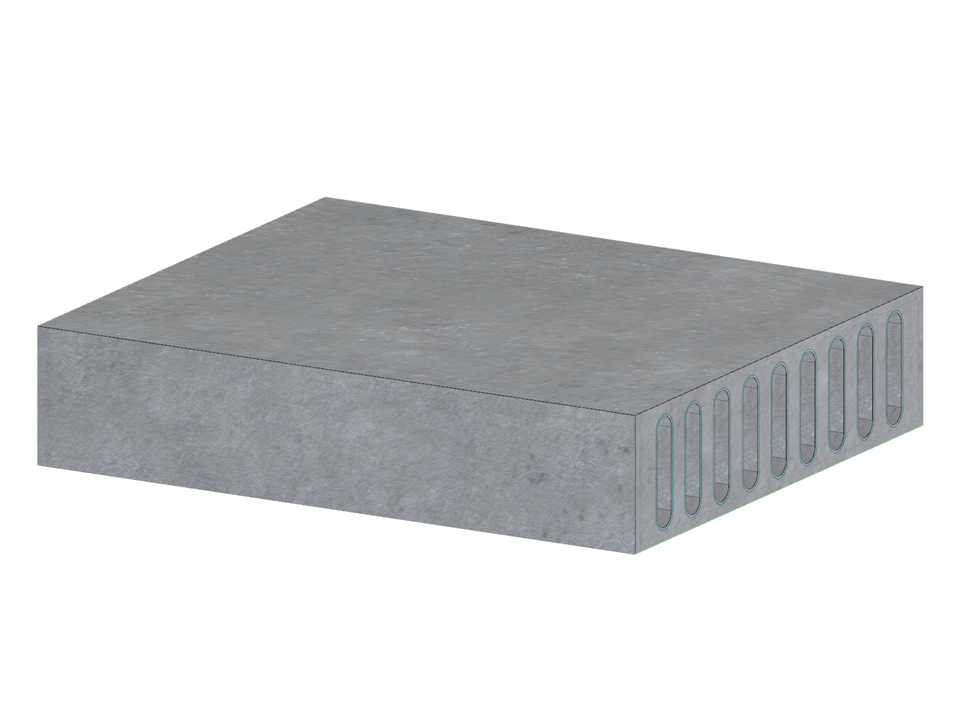

Hohlkörperdecke
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 80 |
| Anzahl Linien | 120 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 42 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 2 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,456 t |
| Abmessungen | 1,200 x 0,250 x 1,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
