Este modelo representa um projeto de ligação estrutural que apresenta uma ligação viga-pilar de dupla face, na qual a alma da viga está ligada à mesa do pilar. O pilar é contínuo, com cantoneiras e ligações aparafusadas e articuladas da viga proporcionando estabilidade e suporte. Este projeto é essencial para garantir uma distribuição eficiente de cargas entre os elementos estruturais.

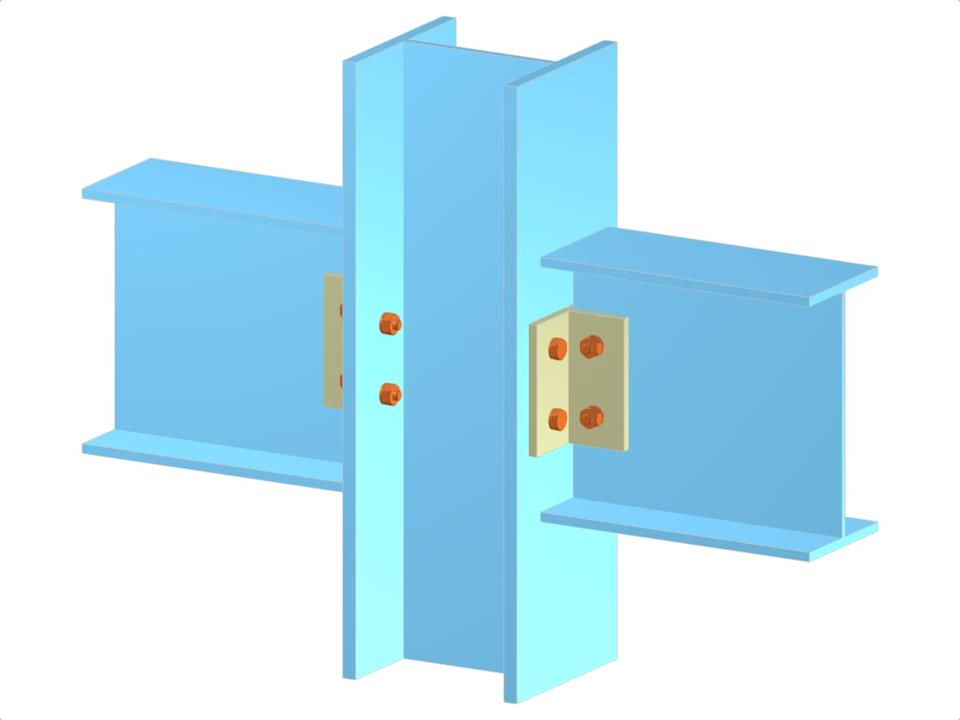

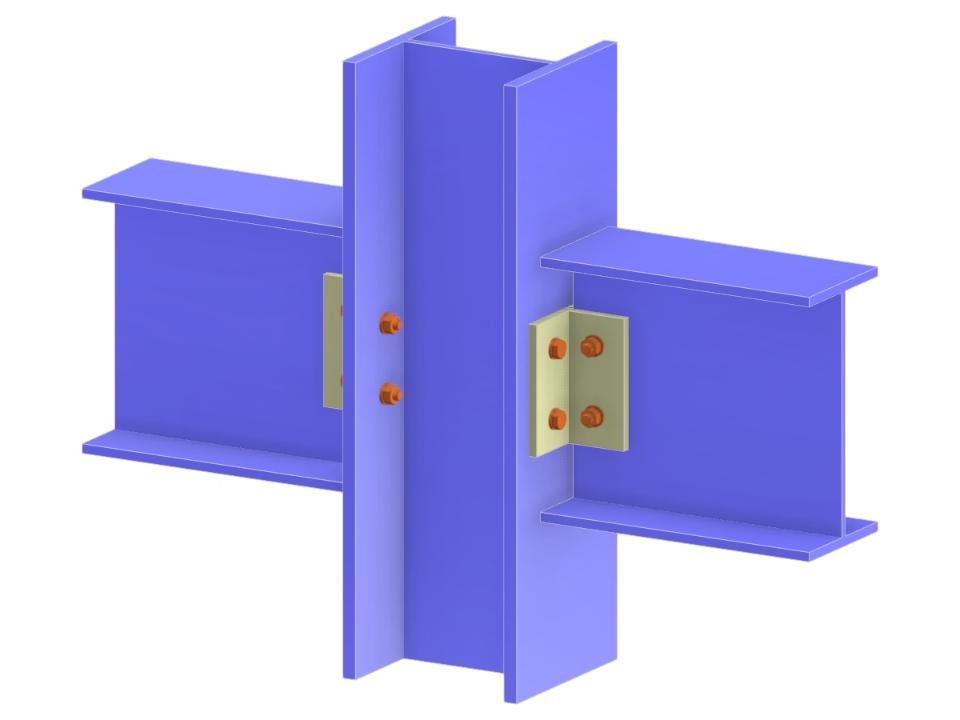

Ligação de Viga à Mesa de Pilar por Meio de Cantoneira
| Número de nós | 5 |
| Número de linhas | 4 |
| Número de barras | 4 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,086 t |
| Dimensões (métricas) | 0,920 x 0,700 x 0,000 m |
| Dimensões (imperiais) | 3.02 x 2.3 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
