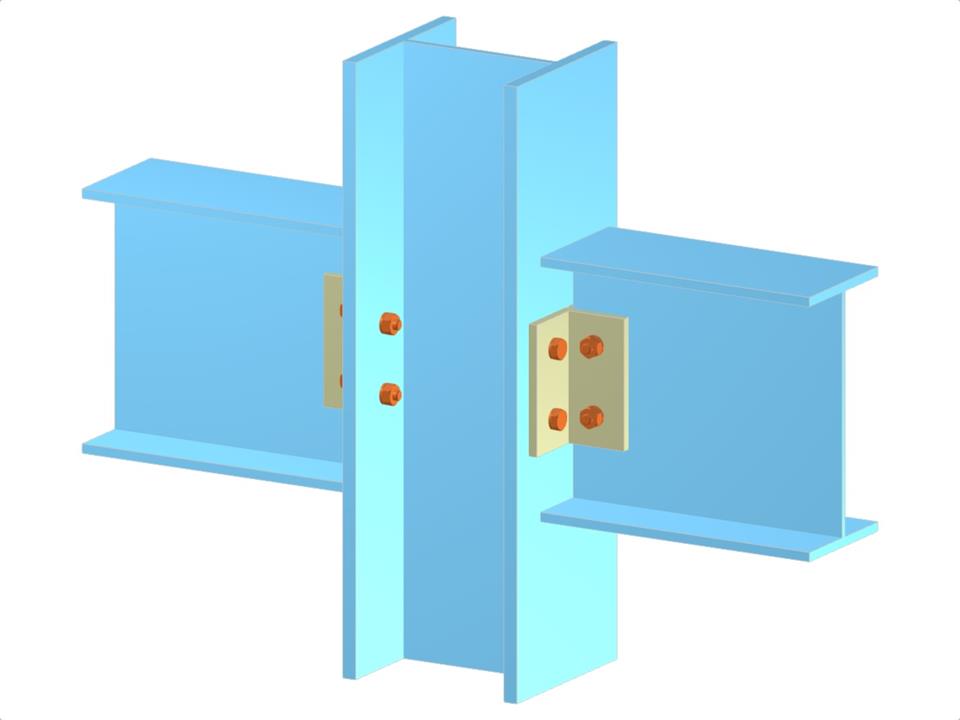

Ten model przedstawia projekt połączenia konstrukcyjnego z dwustronnym połączeniem belki ze słupem, w którym środnik belki jest połączony z pasem słupa. Słup jest ciągły, a blachy węzłowe oraz skręcane, przegubowe połączenia belki zapewniają stateczność i podparcie. Taki projekt ma zasadnicze znaczenie dla zapewnienia efektywnego rozkładu obciążeń pomiędzy elementami konstrukcyjnymi.

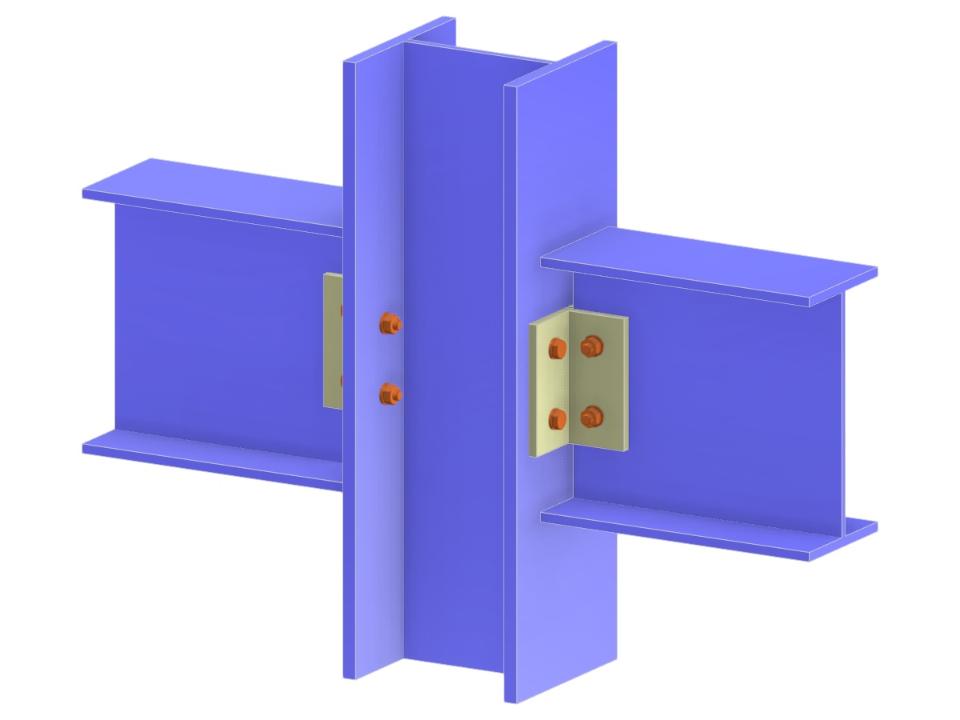

Połączenie belki do półki słupa za pomocą blachy węzłowej
| Liczba węzłów | 5 |
| Liczba linii | 4 |
| Liczba prętów | 4 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,086 t |
| Wymiary (metryczne) | 0,920 x 0,700 x 0,000 m |
| Wymiary (imperialne) | 3.02 x 2.3 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
