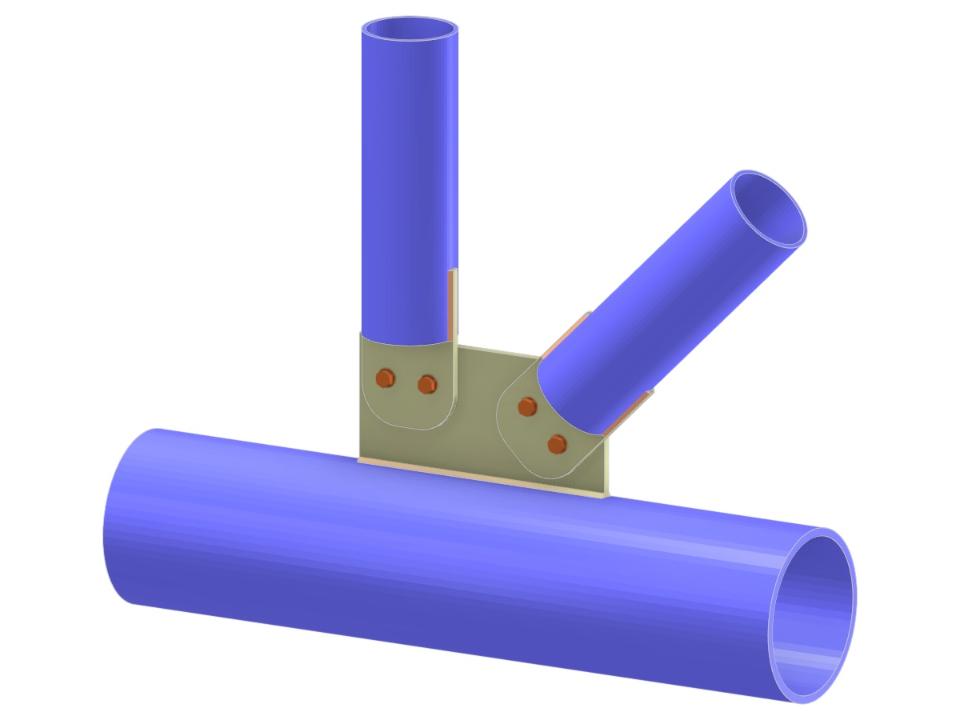

Este modelo apresenta uma treliça com uma configuração de junta em N utilizando seções transversais tubulares. Inclui barras diagonais e verticais fixadas ao banzo através de uma chapa de gusset. A ligação é feita utilizando uma chapa de ligação entalhada que é parafusada, o que proporciona eficiência estrutural. Seções tubulares circulares (CHS) são utilizadas para os componentes principais.
Treliça | Diagonal e Vertical ao Banzo
| Número de nós | 5 |
| Número de linhas | 4 |
| Número de barras | 4 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,070 t |
| Dimensões (métricas) | 0,960 x 0,680 x 0,000 m |
| Dimensões (imperiais) | 3.15 x 2.23 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
