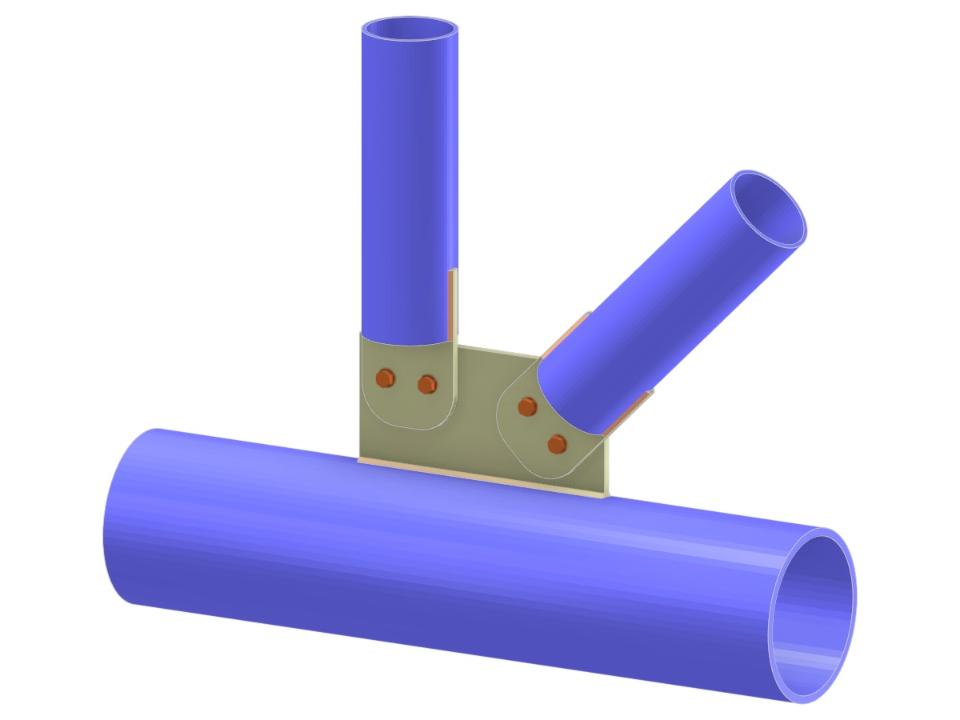

Dieses Modell zeigt ein Fachwerk mit einer N-Verbindungskonfiguration unter Verwendung von Hohlprofilen. Es umfasst Diagonalstäbe und vertikale Stäbe, die über ein Knotenblech am Gurt befestigt sind. Die Verbindung erfolgt mittels einer geschlitzten Laschenplatte, die verschraubt ist und strukturelle Effizienz bietet. Für die Hauptkomponenten werden kreisförmige Hohlprofile (CHS) verwendet.
Fachwerk N-Anschluss | Diagonal- Und Vertikalanschluss An Gurt Über Knotenblech Und Laschenblech
| Anzahl Knoten | 5 |
| Anzahl Linien | 4 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,070 t |
| Abmessungen (metrisch) | 0,960 x 0,680 x 0,000 m |
| Abmessungen (imperial) | 3.15 x 2.23 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
