Este modelo apresenta o dimensionamento estrutural de uma treliça com uma junta K, focando nas ligações de placa de nó entre duas diagonais e banzos. A estrutura utiliza ligações aparafusadas e emprega perfis H para uma distribuição de carga otimizada. As juntas K são utilizadas de forma eficiente para gerir as forças no sistema de treliça.

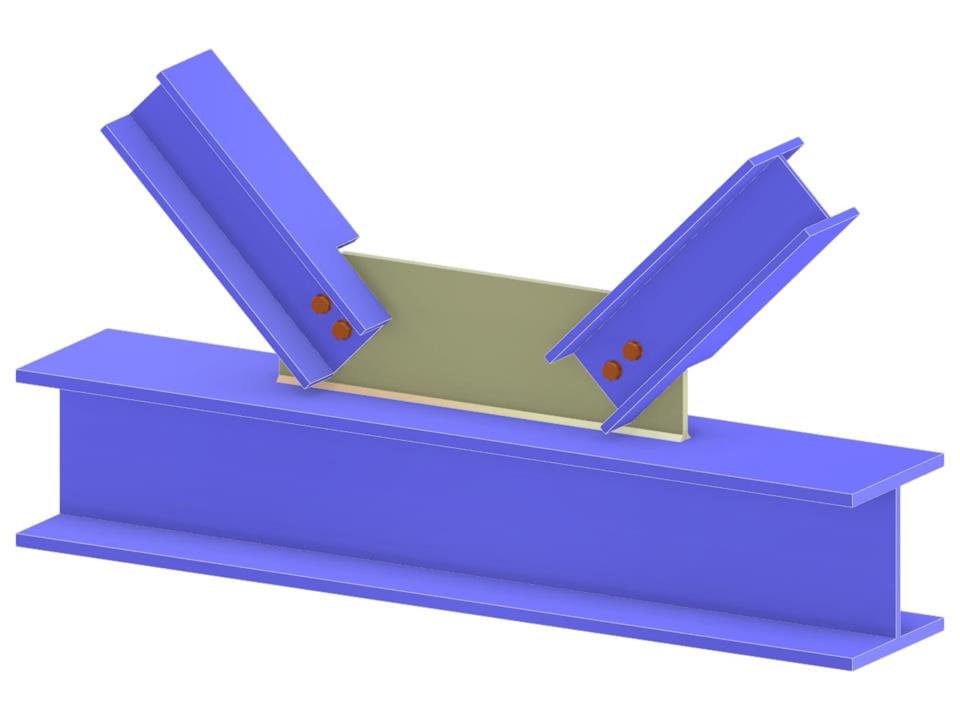

Treliça Junta K | Ligação das Diagonais à Corda via Chapa de Gusset
| Número de nós | 5 |
| Número de linhas | 4 |
| Número de barras | 4 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,113 t |
| Dimensões (métricas) | 1,160 x 0,450 x 0,000 m |
| Dimensões (imperiais) | 3.81 x 1.48 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
