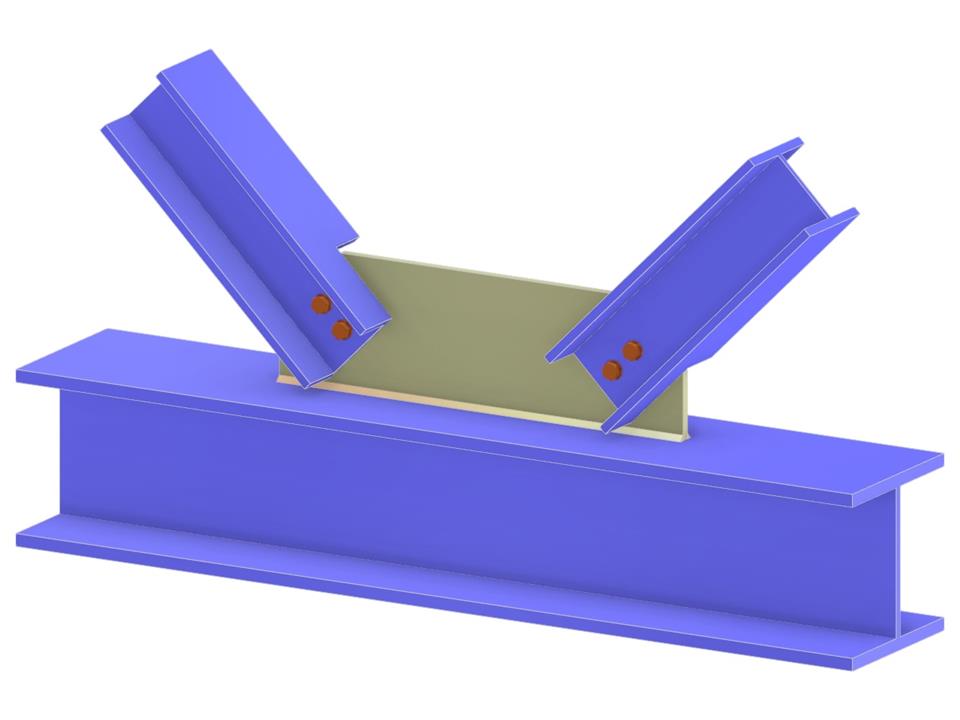

Questo modello mostra il progetto strutturale di una travatura reticolare con un giunto a K, concentrandosi sui collegamenti con piastra di nodo tra due diagonali e correnti. La struttura utilizza collegamenti bullonati e impiega profili ad H per una distribuzione del carico ottimizzata. I giunti a K sono efficacemente utilizzati per gestire le forze all'interno del sistema a traliccio.
Giunto K a traliccio | Collegamento diagonali-corda tramite piastra nodale
| Numero di nodi | 5 |
| Numero di linee | 4 |
| Numero di aste | 4 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,113 t |
| Dimensioni (metriche) | 1.160 x 0.450 x 0.000 m |
| Dimensioni (imperiali) | 3.81 x 1.48 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
