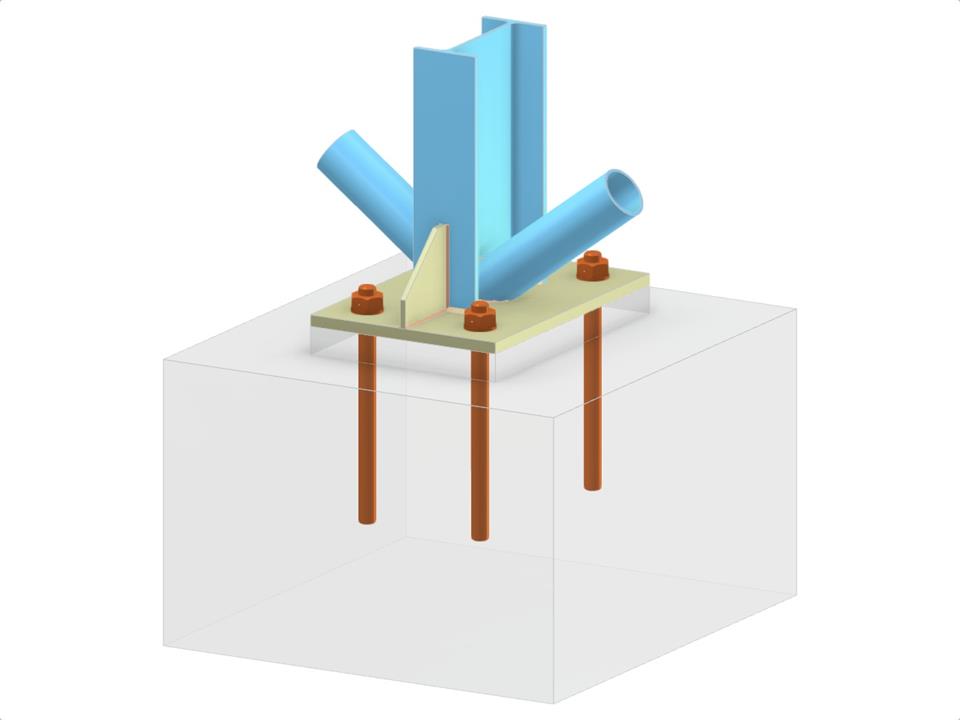

Este modelo apresenta uma estrutura base de coluna com uma coluna de perfil I e duas ligações diagonais CHS (Seção Circular Oca) à alma da coluna. Inclui uma placa de base com nervuras e uma conexão diagonal soldada. A ancoragem da coluna é meticulosamente projetada para estabilidade e distribuição de carga.
Base de pilar com dois diagonais de contraventamento vertical
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,058 t |
| Dimensões (métricas) | 2,600 x 1,000 x 0,000 m |
| Dimensões (imperiais) | 8.53 x 3.28 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
