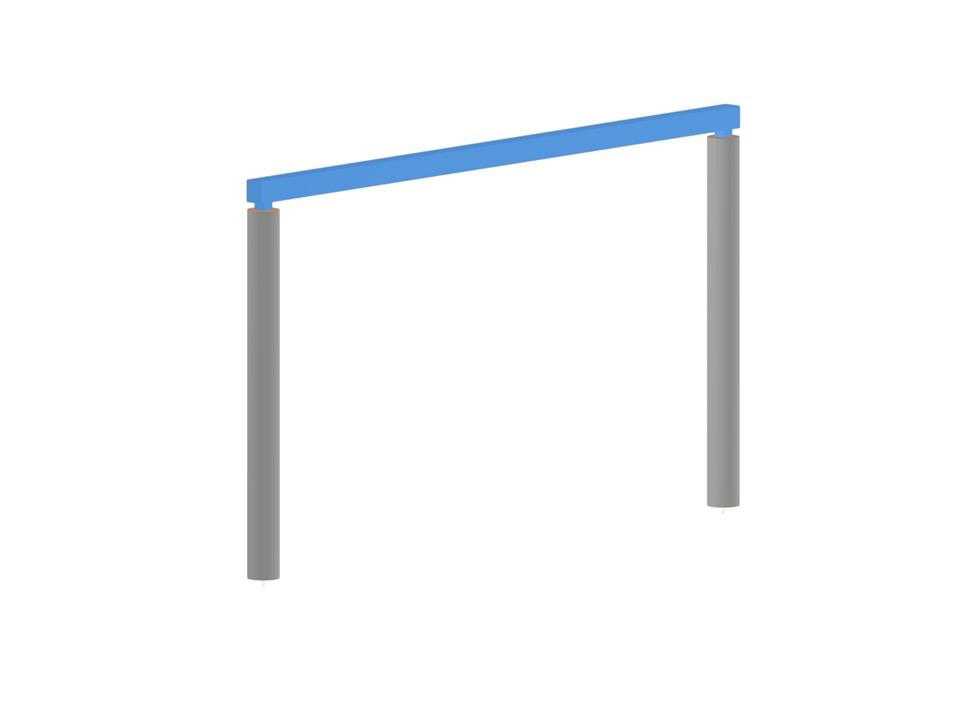

O modelo representa uma estrutura de torção com uma viga de aço de seção fechada e estacas perfuradas. A viga de torção garante a transferência de carga da parede de proteção contra ruído, que está conectada por uma junta aparafusada, sem sobrecarregar a ponte existente.
Viga à torção com viga suspensa sobre estacas perfuradas
| Número de nós | 130 |
| Número de linhas | 203 |
| Número de barras | 28 |
| Número de superfícies | 75 |
| Número de sólidos | 0 |
| Número de casos de carga | 6 |
| Número de combinações de cargas | 16 |
| Número de combinações de resultados | 2 |
| Peso total | 99,206 t |
| Dimensões (métricas) | 0,700 x 14,550 x 26,000 m |
| Dimensões (imperiais) | 2.3 x 47.74 x 85.3 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
