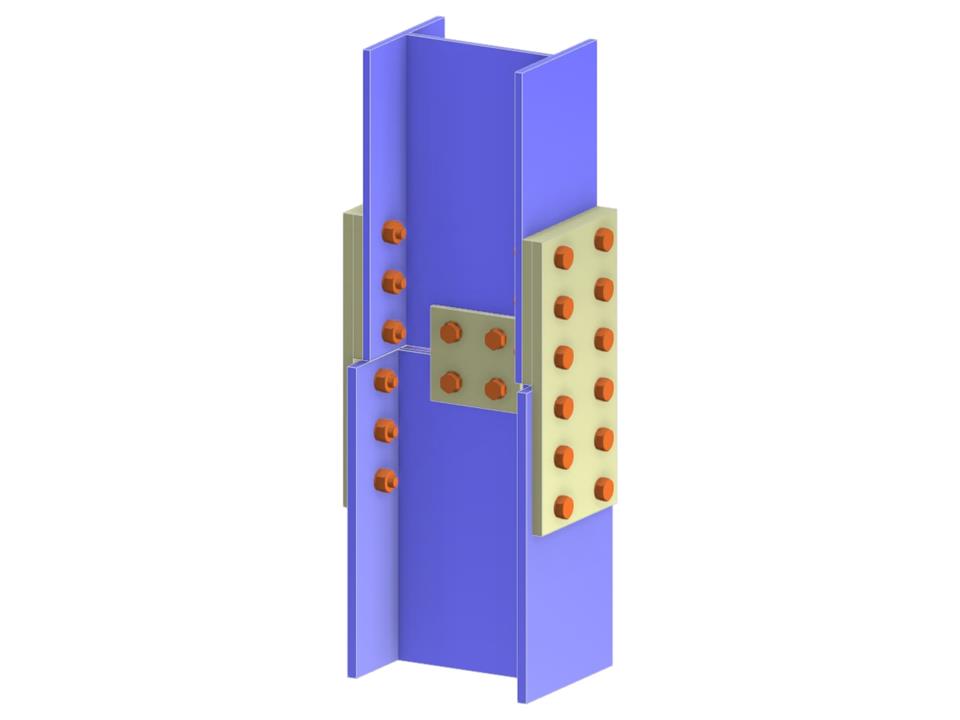

Este modelo apresenta uma emenda de pilar utilizando uma Secção I com diferentes secções transversais. Inclui emendas de pilar de apoio, chapas de cobertura externas e enchimentos, todos aparafusados entre si. Estas ligações são críticas para garantir a integridade estrutural e permitem a montagem e manutenção expeditas dos segmentos do pilar. A utilização estratégica de diferentes componentes proporciona uma capacidade portante melhorada e flexibilidade no dimensionamento.
Emenda de Pilar Com Chapas de Cobertura Externas Não Resistentes e Enchimentos
| Número de nós | 3 |
| Número de linhas | 2 |
| Número de barras | 2 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 3 |
| Número de combinações de resultados | 1 |
| Peso total | 0,195 t |
| Dimensões (métricas) | 0,000 x 2,000 x 0,000 m |
| Dimensões (imperiais) | 0 x 6.56 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
