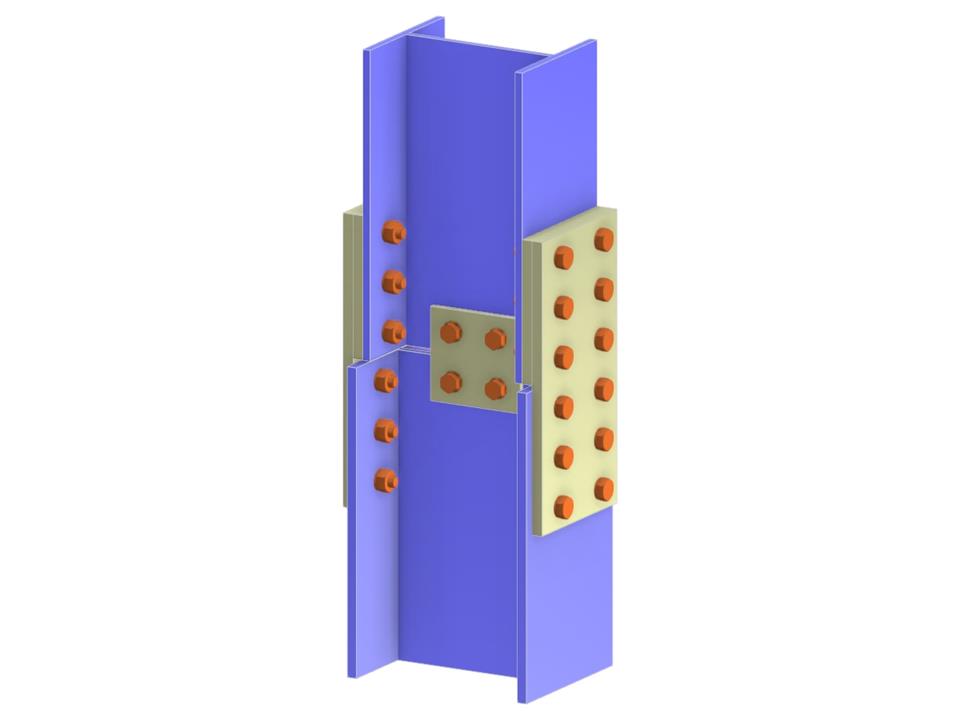

Tento model obsahuje napojení sloupu s využitím I-průřezu s různými průřezy. Zahrnuje kontaktní spoje sloupu, vnější krycí desky a výplně, vše sešroubované dohromady. Tyto spoje jsou kritické pro zajištění integrity konstrukce a umožňují rychlou sestavu a údržbu segmentů sloupu. Strategické použití různých komponentů poskytuje vyšší únosnost a flexibilitu v posouzení.
Nekontaktní sloupová montážní styka s vnějšími krycími a výplňovými deskami
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 3 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 0,195 t |
| Rozměry (metrické) | 0,000 x 2,000 x 0,000 m |
| Rozměry (imperiální) | 0 x 6.56 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
