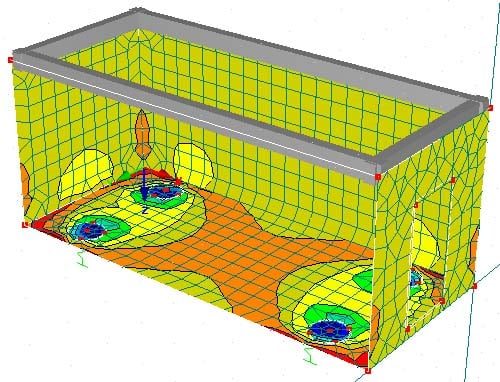

A garagem é suportada por quatro superfícies circulares na laje de piso. Os apoios foram concebidos como uma fundação de superfície elástica.
Garagem pré-fabricada construída em betão armado
A garagem foi, também, analisada durante uma apresentação de 30 minutos na CeBIT 2002, a pedido de um cliente.
Especificações do projeto
Tem alguma pergunta?
Para uma análise do espectro de resposta de modelos de edifício, pode apresentar os coeficientes de sensibilidade para as direções horizontais por piso.
Estes números permitem interpretar a sensibilidade dos efeitos de estabilidade.
O fator de relevância modal (MRF) pode ajudá-lo a avaliar até que ponto os elementos estruturais estão envolvidos numa forma própria. O cálculo é baseado na energia de deformação elástica relativa de cada componente estrutural.
Com o MRF, é possível distinguir entre formas próprias locais e globais. Se diversas barras apresentarem um MRF significativo (por exemplo, > 20%), é muito provável que exista uma instabilidade em toda a estrutura ou em parte da mesma. No entanto, se a soma de todos os MRF for de aproximadamente 100% para uma forma própria, é de esperar um problema de estabilidade local (por exemplo, encurvadura de uma barra individual).
Além disso, o MRF pode ser utilizado para determinar cargas críticas e comprimentos efetivos de determinados componentes estruturais (por exemplo, para a análise de estabilidade). As formas próprias para as quais uma determinada barra apresente valores de MRF pequenos (por exemplo, < 20%) podem ser negligenciadas neste contexto.
O MRF é exibido como forma própria na tabela de resultados em Análise de estabilidade --> Resultados por barra → Comprimento efetivo e Cargas críticas.
O componente "Corte de chapa" pode ser utilizado para cortar chapas (por exemplo, chapas de gusset, aleta etc.). Estão disponíveis vários métodos de corte:
- Plano: O corte é realizado na superfície mais próxima da placa de referência.
- Superfícies: Apenas as partes que se cruzam das chapas são cortadas.
- Caixa delimitadora: A dimensão mais exterior, constituída pela largura e altura, é cortada da placa como um retângulo.
- Envolvente convexa: A casca exterior da secção é utilizada para cortar a chapa. Se existem arredondamentos nos nós de canto da secção, a secção é adaptada aos mesmos.
No RFEM 6 e no RSTAB 9 é possível exportar gráficos de linhas para o formato SVG (gráficos de vetor).
SVG significa Scalable Vector Graphics e é um formato de ficheiro baseado em XML para a visualização de gráficos de vetores bidimensionais. Estes gráficos de vetor podem ser escalados sem perdas. Os ficheiros SVG podem ser editados com editores de texto, integrados em páginas web e abertos em navegadores comuns.
