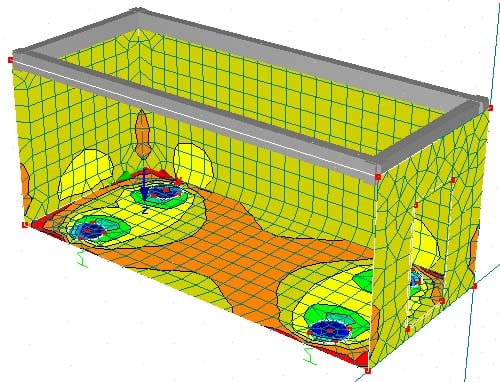

Il garage è supportato da quattro superfici circolari nelle solette. I vincoli esterni sono stati progettati come base elastica per superficie.
Garage prefabbricato realizzato con componenti in calcestruzzo armato
Il garage è stato calcolato durante una presentazione di 30 minuti su CeBIT 2002 su richiesta del cliente.
Specifiche del progetto
Avete qualche domanda?
Per un'analisi con spettro di risposta dei modelli di edifici, è possibile visualizzare i coefficienti di sensibilità per le direzioni orizzontali per piano.
Queste cifre chiave consentono di interpretare la sensibilità agli effetti di stabilità.
Il coefficiente di rilevanza modale (MRF) può aiutarti a valutare in che misura elementi specifici partecipano a una forma modale specifica. Il calcolo si basa sull'energia di deformazione elastica relativa di ogni singola asta.
L'MRF può essere utilizzato per distinguere le forme modali locali e le globali. Se più aste singole mostrano un MRF significativo (ad esempio, > 20%), l'instabilità dell'intera struttura o di una sottostruttura è molto probabile. D'altra parte, se la somma di tutti gli MRF per un modo proprio di vibrare è intorno al 100%, ci si può aspettare un fenomeno di stabilità locale (ad esempio, instabilità di una singola barra).
Inoltre, l'MRF può essere utilizzato per determinare i carichi critici e le lunghezze di instabilità equivalenti di alcune aste (ad esempio, per la verifica di stabilità). Le forme modali per le quali un'asta specifica ha valori MRF piccoli (ad esempio, < 20%) possono essere trascurate in questo contesto.
L'MRF viene visualizzato per forma modale nella tabella dei risultati in Analisi di stabilità → Risultati per aste → Lunghezze libere d'inflessione e carichi critici.
È possibile utilizzare il componente "Taglio piastra" per tagliare le piastre (ad esempio, fazzoletti, piastre d'anima e così via). Sono disponibili vari metodi di taglio:
- Piano: Il taglio viene eseguito sulla superficie più vicina alla piastra di riferimento.
- Superficie: Vengono tagliate solo le parti di intersezione delle piastre.
- Box di contorno: La dimensione più esterna costituita da larghezza e altezza viene ritagliata dalla piastra come un rettangolo.
- Inviluppo convesso: L'inviluppo esterno della sezione trasversale viene utilizzato per il taglio della piastra. Se ci sono raccordi nei nodi d'angolo della sezione trasversale, il taglio viene adattato ad essi.
In RFEM 6 e RSTAB 9, è possibile esportare la grafica lineare nel formato SVG (grafica vettoriale).
SVG sta per Scalable Vector Graphics ed è un formato di file basato su XML per la visualizzazione di grafici vettoriali bidimensionali. Questi grafici vettoriali possono essere ridimensionati senza perdite. È possibile modificare i file SVG utilizzando editor di testo, incorporarli nei siti Web e aprirli nei browser normali
