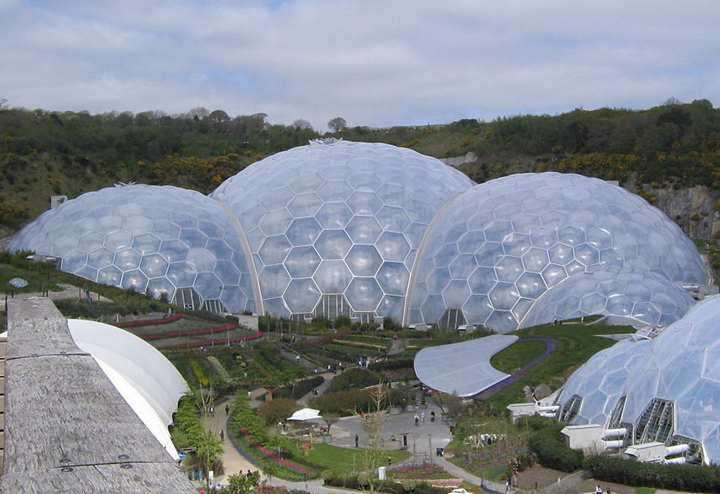

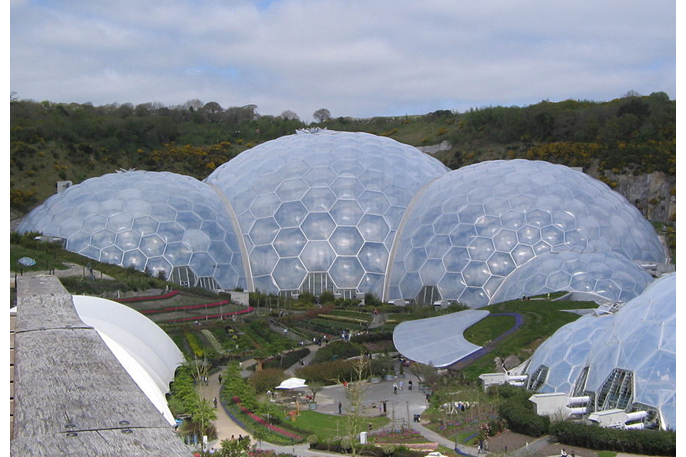

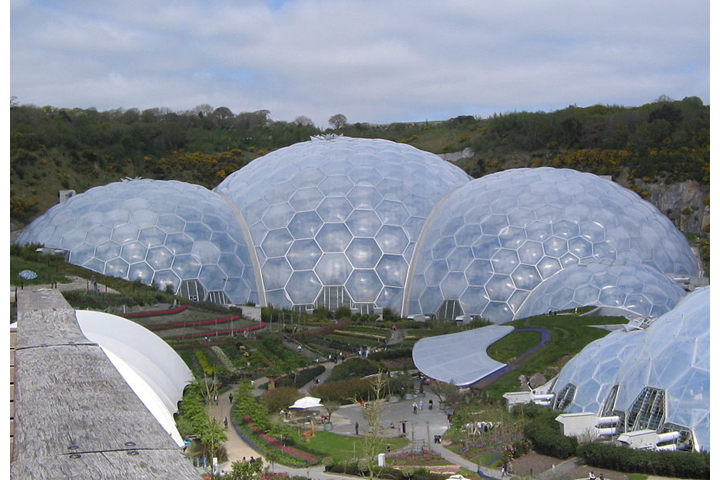

Estufa de floresta tropical do Projeto Eden na Cornualha, Reino Unido

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

O Projeto Eden na Cornualha, no Reino Unido, é um complexo com jardins botânicos e duas enormes estufas, constituído por várias cúpulas geodésicas. Nestes designados "biomas", estão recolhidas cerca de 5000 espécies de plantas de diferentes zonas climatéricas de todo o mundo, para fins de pesquisa e exposição. A "Rainforest Biome", a estufa de floresta tropical, foi construída na segunda fase de desenvolvimento do Projeto Eden. A temperatura e a humidade são mantidas a valores tropicais nesta estufa, que ao todo alberga 1000 espécies de plantas tropicais.

Planeamento estrutural MERO-TSK International GmbH & Co. KG, Würzburg, Alemanha
www.mero.de
Arquiteto Grimshaw Architects
Londres, Reino Unido
grimshaw.global
Estrutura Sir Robert McAlpine Ltd
Hertfordshire, Reino Unido
www.srm.com
Cliente Eden Project Ltd
Cornualha, Reino Unido
www.edenproject.com

A visão que deu origem ao projeto é da autoria do antropólogo e arqueólogo Tim Smit.

O design arquitetónico foi realizado por Nicholas Grimshaw and Partners em Londres, na sequência de uns cálculos prévios da MERO.

Estrutura

A estrutura da estufa é formada por uma construção em aço com um pórtico espacial de duas camadas com malha hexagonal. O pórtico é constituído por segmentos de tubos em aço, unidos por ligações de parafusos.

O recobrimento é efetuado através de almofadas insufladas de ar compostas por folhas ETFE de três camadas, as quais maximizam os raios ultravioleta da luz solar. Assim, torna-se possível simular o ambiente trópico, necessário para as plantas.

Cálculo estrutural

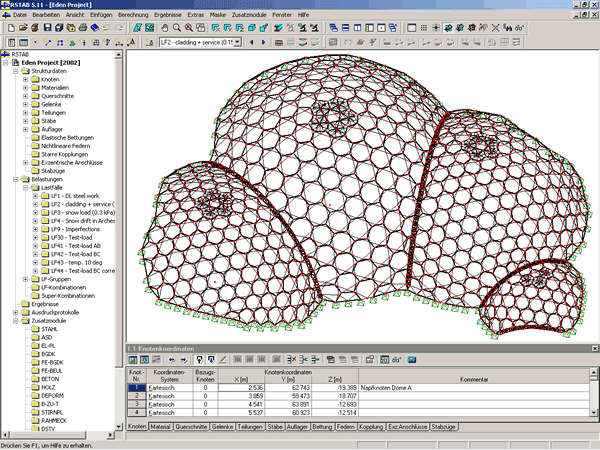

A estrutura foi criada em CAD e depois importada para o software RSTAB.

A composição dos casos de carga e das combinações de cargas foi realizada de acordo com a norma britânica BS 5950. O cálculo foi realizado de acordo com a análise de segunda ordem.
