Wilgotny biom tropikalny - Projekt Eden w Kornwalii (Wielka Brytania)
Projekt klienta

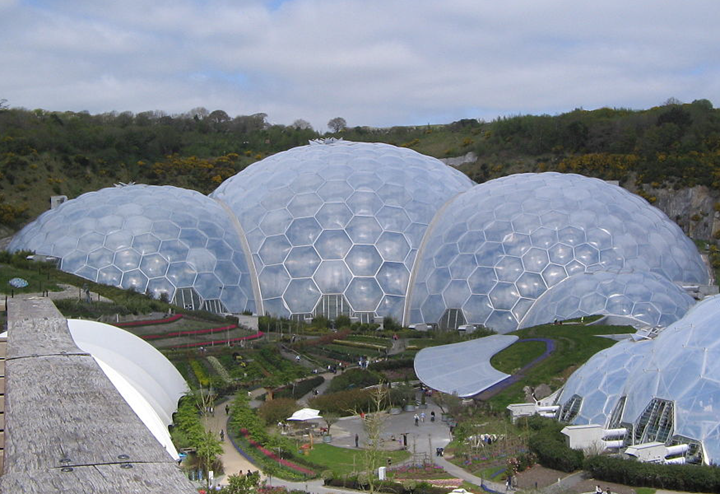

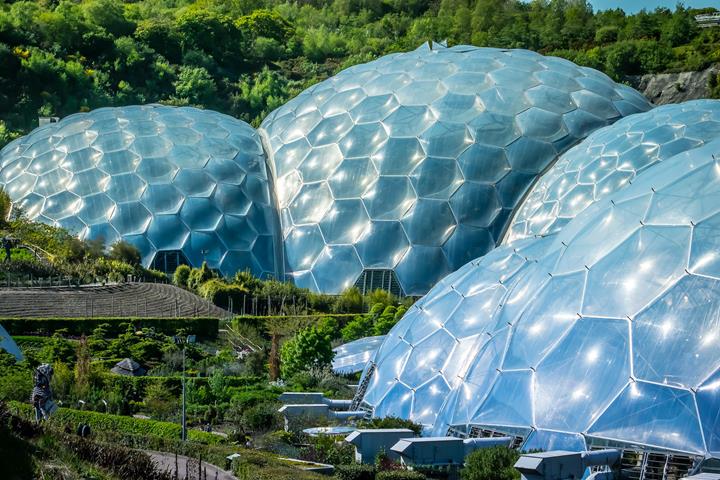

Projekt Eden w Kornwalii, UK, to kompleks dwóch biomów, obejmujący kilkanaście kopuł i ogrodów zewnętrznych. Wewnątrz biomów znajduje się kilkanaście tysięcy gatunków roślin pochodzących z wielu różnych stref klimatycznych i środowisk, które są pokazywane na wystawach oraz są przedmiotem badań. Biom tropikalny został zbudowany w drugim etapie rozwoju projektu Eden. W środku utrzymywana jest temperatura i wilgotność charakterystyczna dla rejonów tropikalnych, a rośnie tam ponad 1,000 odmian roślin.
| Statyka i konstrukcja |
MERO-TSK International GmbH & Co. KG, Würzburg, Niemcy www.mero.de |
| Architekt |
Grimshaw Architekci Londyn, Zjednoczone Królestwo grimshaw.global |
| Budowa |
Sir Robert McAlpine Ltd Hertfordshire, UK www.sir-robert-mcalpine.com |
| Inwestor |
Eden Project Ltd Cornwall, UK www.edenproject.com |
Oryginalny pomysł projektu należy do antropologa i archeologa Tima Smita.
Projekt architektoniczny został wykonany przez Nicholas Grimshaw and Partners (Londyn) po wykonaniu wstępnego projektu statycznego przez MERO.
Konstrukcja
Biom jest stalową, dwuwarstwową konstrukcją przestrzenną. Składa się ona ze stalowych rurowych segmentów połączonych śrubami.
Płyty obudowy mają kształt sześciokątów i pięciokątów i składają się z nadmuchanych poduszek membranowych wykonanych z trzywarstwowej folii ETFE, które zwiększają maksymalnie ilość promieniowania UV potrzebnego roślinom. W ten sposób można dobrze symulować środowisko występowania roślin tropikalnych.
Obliczenia konstrukcyjne

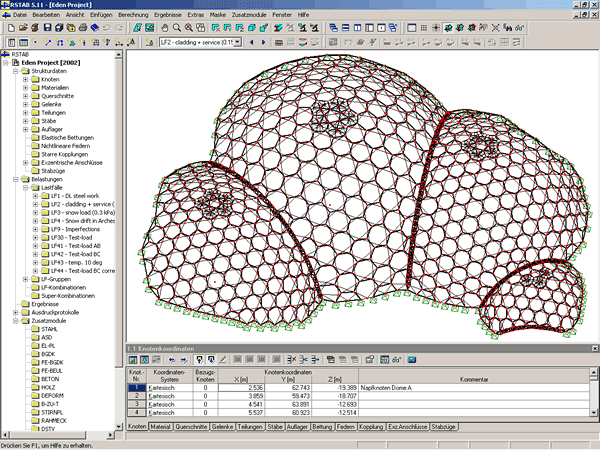

Struktura została utworzona w programie CAD i zaimportowana do programu RSTAB.
Przypadki i grupy obciążeń odpowiadają brytyjskiej normie BS 5950. Budynek ten został poddany analizie z oddziaływaniami p-delta (teoria II rzędu).
