Bluebonnet em Dallas, no Texas, Estados Unidos

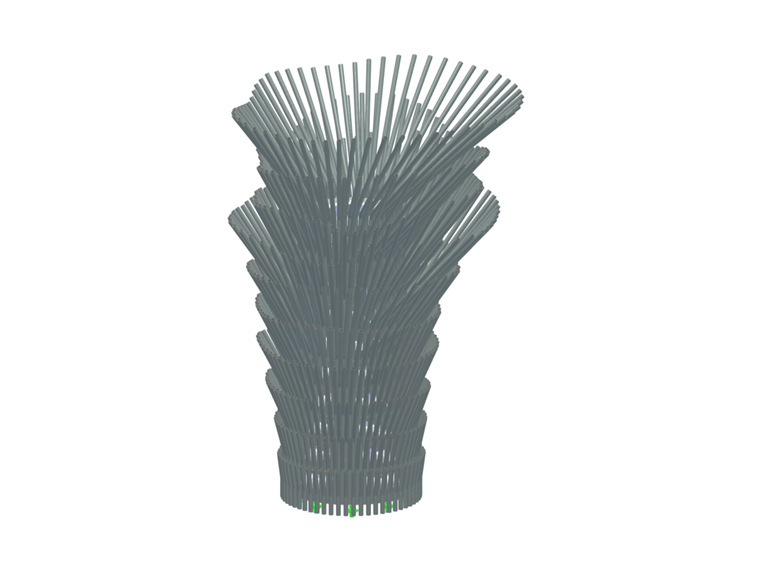

A grande obra de arte pública "Bluebonnet" é um projeto impressionante do cliente da Dlubal, CRAFT | Engineering Studio. A estrutura foi inspirada na flor estatal do Texas e é composta por 570 tubos de alumínio cortados a laser individualmente, dobrados em diferentes ângulos e comprimentos. Este projeto demonstra o poder das ferramentas de design digital, mesmo em formas complexas.

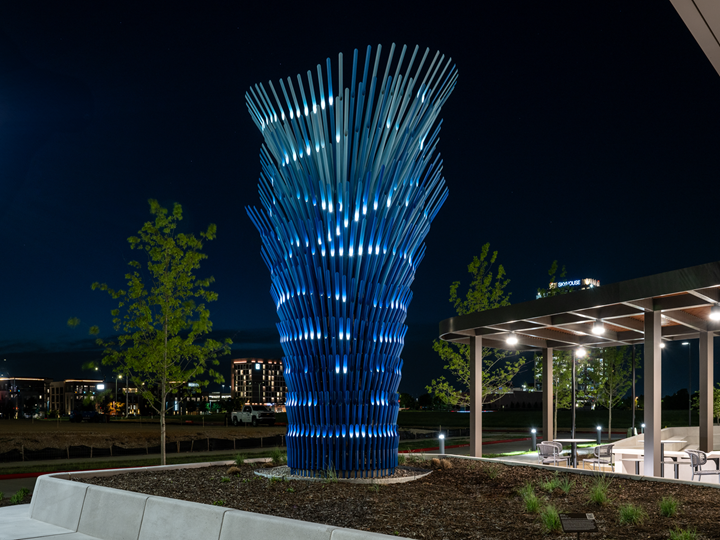

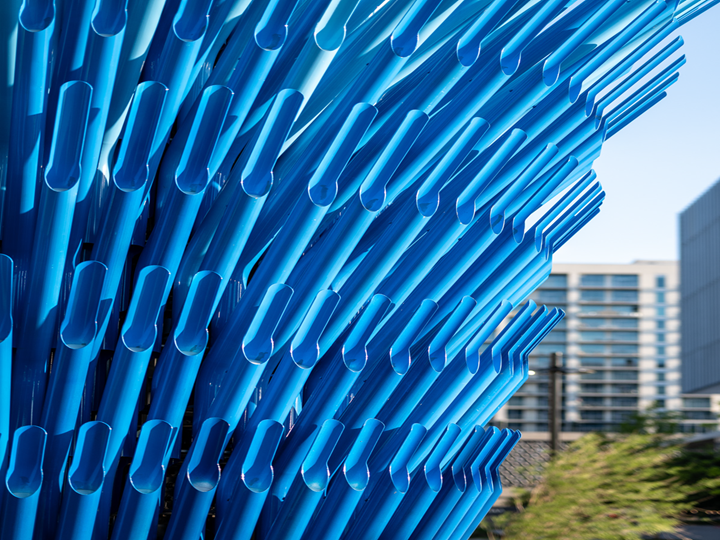

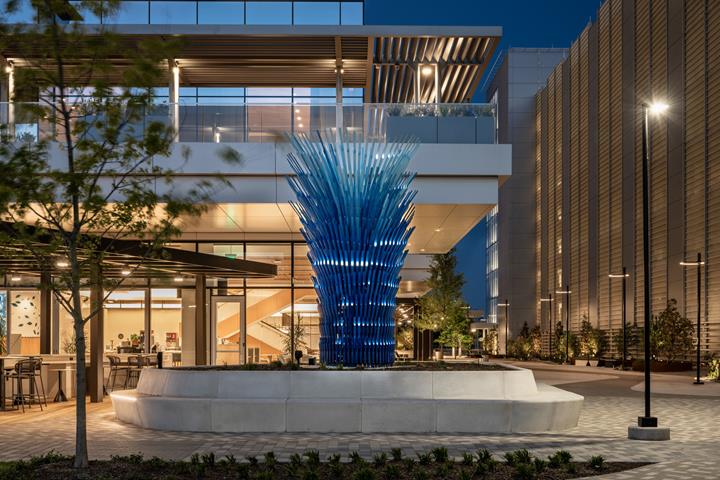

Na sede da TIAA em Frisco, no Texas, os 570 tubos de alumínio criam uma sensação de movimento. Além disso, uma iluminação LED integrada proporciona uma reflexão das superfícies cortadas em "pétalas" dentro de cada tubo. Isso cria um efeito de luz em camadas que remete para o vento a soprar sobre um campo de flores.

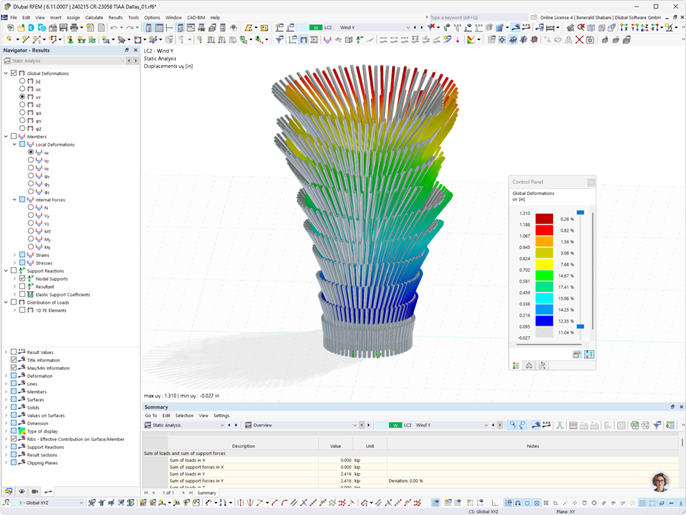

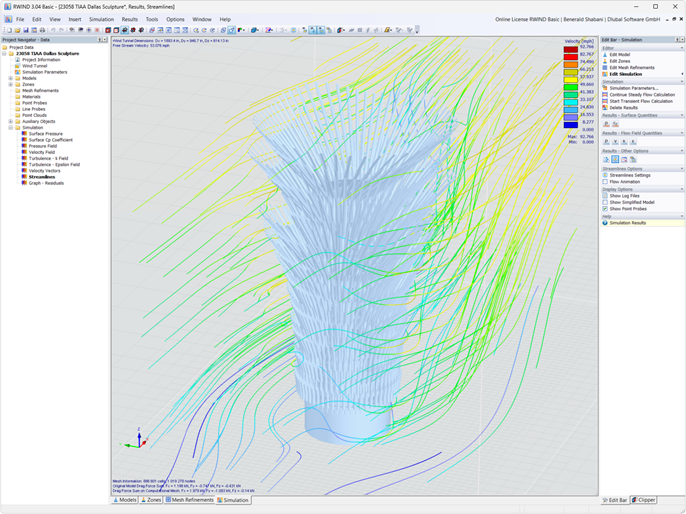

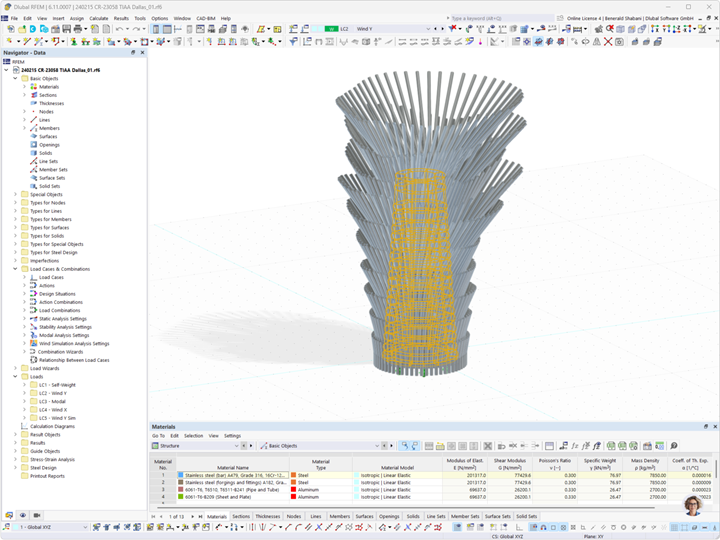

O sistema estrutural primário consiste num núcleo de torre de placa de aço duplamente simétrico e afunilado verticalmente, com detalhes de ligação idênticos para cada tubo individual. Este projeto de cliente, realizado com o RFEM e o programa de análise de vento RWIND, destaca o quão avançadas são as ferramentas digitais na indústria da construção. Com software moderno, até formas complexas podem ser criadas e avaliadas a partir de componentes relativamente simples.

Local 3951 Frisco, North Dallas
Texas, EUA
Cliente
Artista e fabricante
Planeamento estrutural


Especificações do projeto

Dados do modelo

Número de nós 4700
Número de linhas 4204
Número de barras 4204
Número de superfícies 0
Número de sólidos 0
Número de casos de carga 5
Número de combinações de cargas 15
Número de combinações de resultados 0
Peso total 1,636 t
Dimensões (métricas) 3,086 x 4,511 x 2,990 m
Dimensões (imperiais) 10.12 x 14.8 x 9.81 feet
