Bluebonnet en Dallas, Texas, Estados Unidos

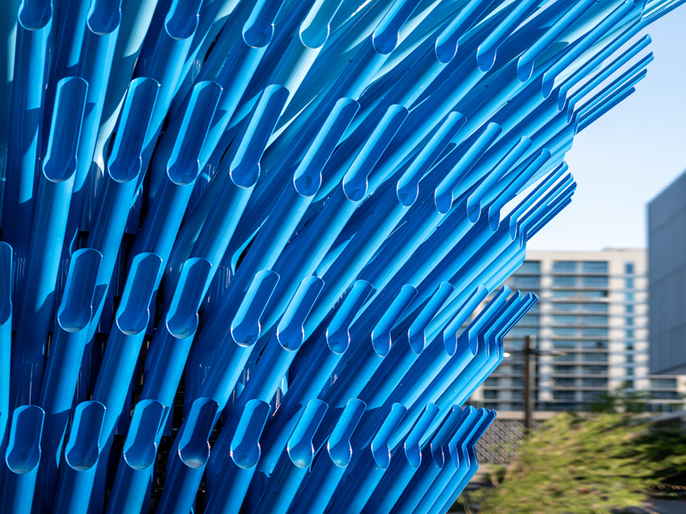

La obra de arte pública de gran formato "Bluebonnet" es un impresionante proyecto del cliente de Dlubal CRAFT | Engineering Studio. La estructura se inspiró en la flor estatal de Texas y está compuesta por 570 tubos de aluminio cortados con láser individualmente, doblados cada uno en diferentes ángulos y longitudes. Este proyecto muestra el poder de las herramientas de diseño digital, incluso en formas complejas.

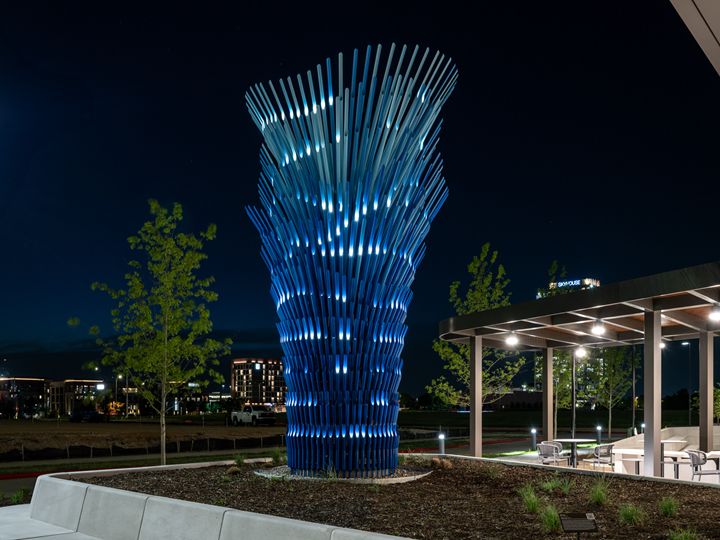

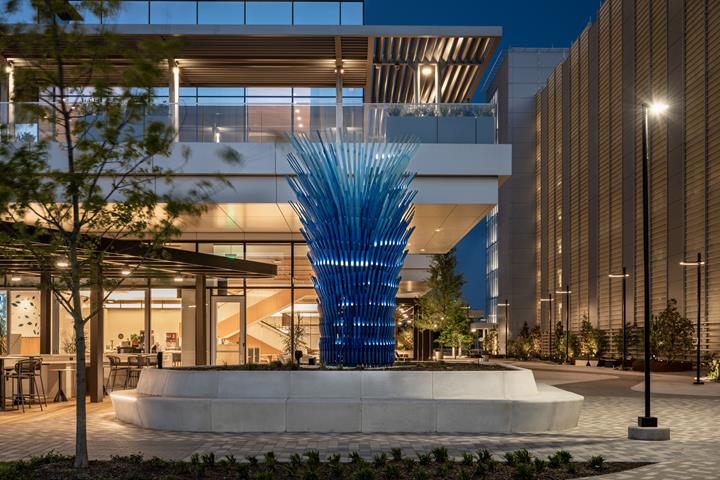

En la sede principal de TIAA en Frisco, Texas, los 570 tubos de aluminio generan una sensación de movimiento. Además, una iluminación LED integrada refleja las superficies cortadas en forma de "pétalo" en el interior de cada tubo. Esto crea un efecto de luz en capas que recuerda al viento soplando sobre un campo de flores.

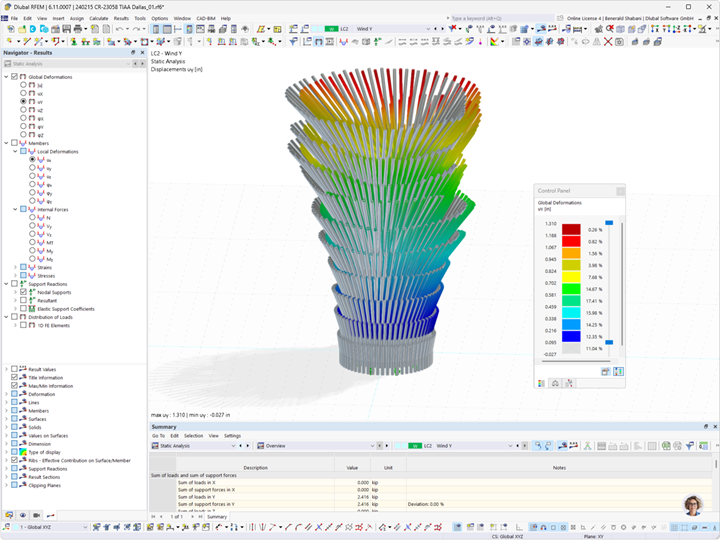

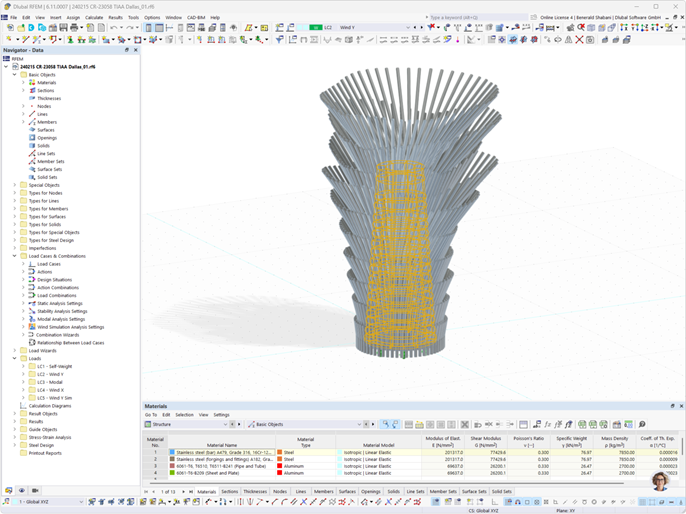

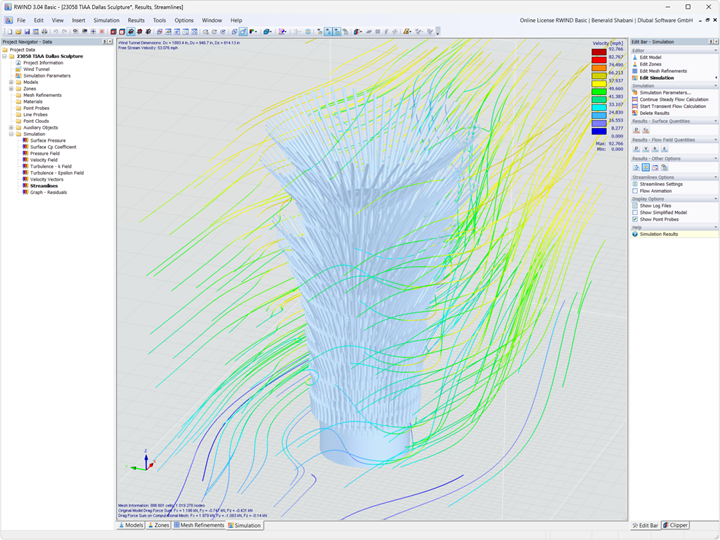

El sistema estructural primario consiste en un núcleo de torre de placas de acero doblemente simétrico y cónico verticalmente con detalles de conexión idénticos para cada tubo individual. Este proyecto para el cliente, realizado con RFEM y el programa de análisis de viento RWIND, demuestra lo avanzadas que son las herramientas digitales en la industria de la construcción. Gracias al software moderno, incluso formas complejas pueden ser creadas y evaluadas a partir de componentes relativamente simples.

Lugar 3951 Frisco, North Dallas
Texas, Estados Unidos
Propietario de la estructura
Artista y fabricante
Análisis y dimensionamiento de estructuras


Especificaciones del proyecto

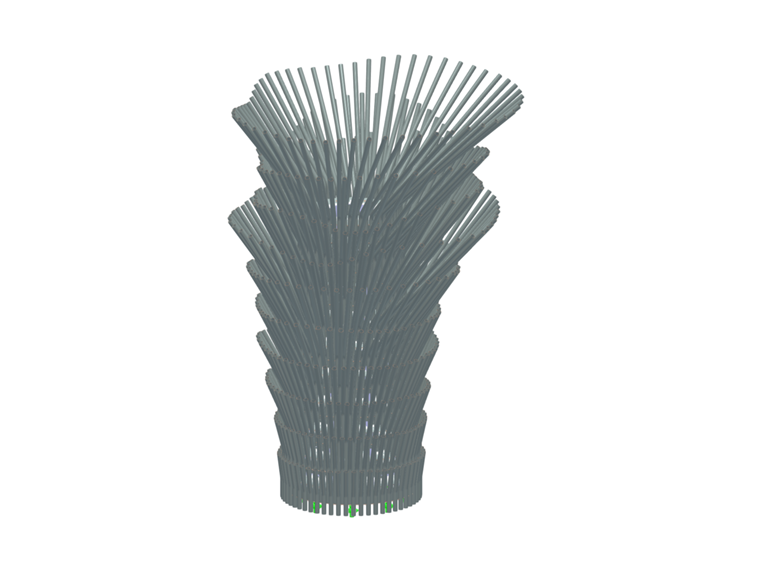

Datos del modelo

Número de nudos 4700
Número de líneas 4204
Número de barras 4204
Número de superficies 0
Número de sólidos 0
Número de casos de carga 5
Número de combinaciones de carga 15
Número de combinaciones de resultados 0
Peso completo 1,636 t
Dimensiones (métricas) 3,086 x 4,511 x 2,990 m
Dimensiones (imperiales) 10.12 x 14.8 x 9.81 feet
