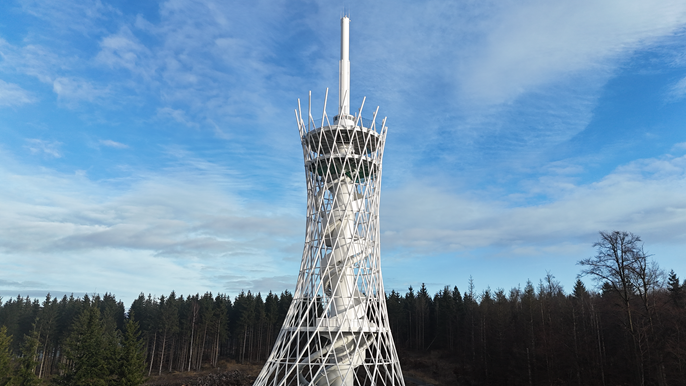

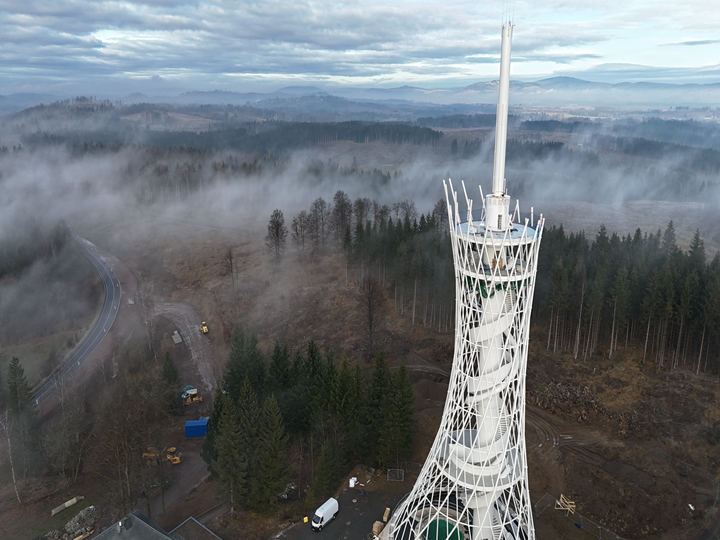

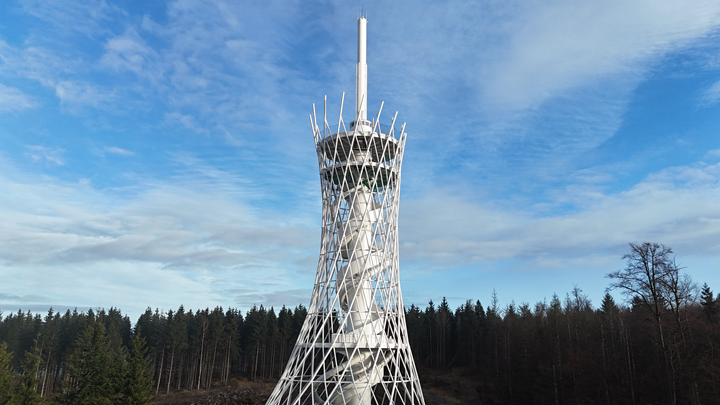

Torre Hexenbesen no Harz, Alemanha

Uma nova área de lazer está em construção nas montanhas do Harz, na Alemanha. A peça central deste projeto é a torre de observação "Hexenbesen", cujo planeamento estrutural foi realizado pela ibr Tragwerk Barth+Rugenstein GmbH, cliente da Dlubal.

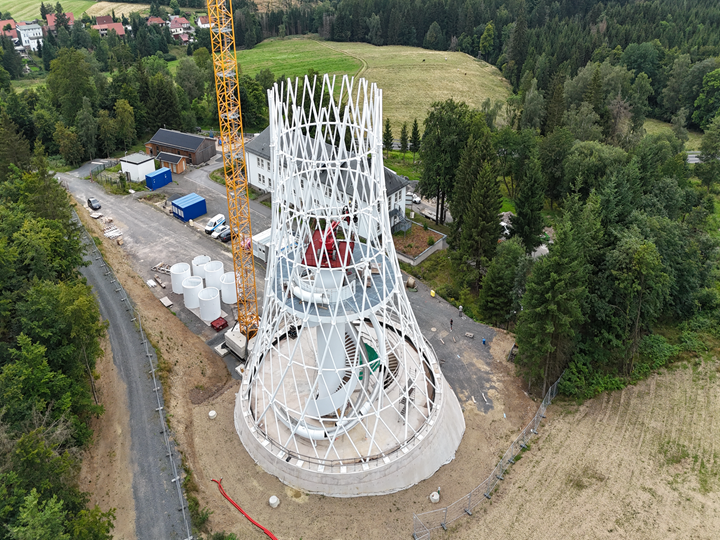

A torre foi construída com vigas de aço entrelaçadas sobre uma base de betão armado. A base abriga as áreas funcionais do edifício, enquanto uma escada e um elevador levam os visitantes às duas plataformas de observação.

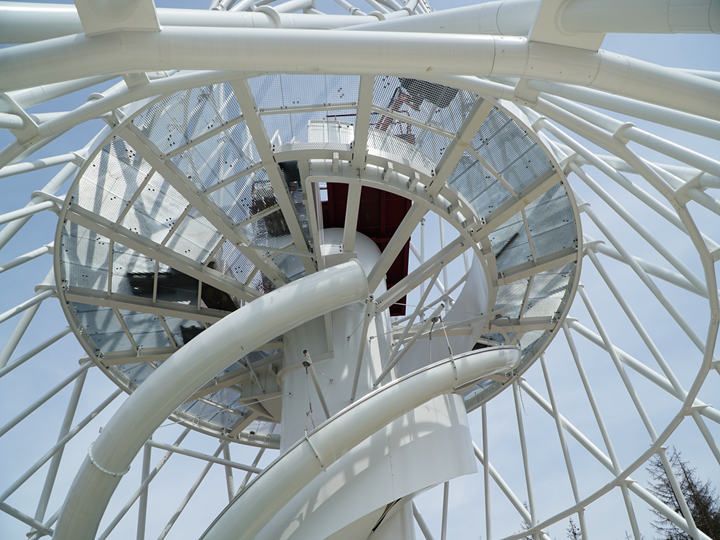

Um destaque especial são os dois escorregas tubulares, um dos quais desce quase 40 metros a partir da plataforma superior. A terceira plataforma, a mais alta, abriga instalações técnicas.

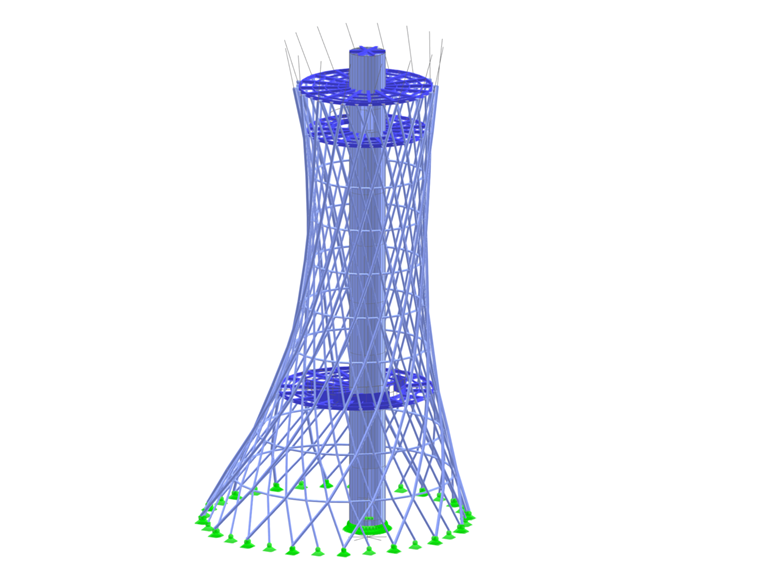

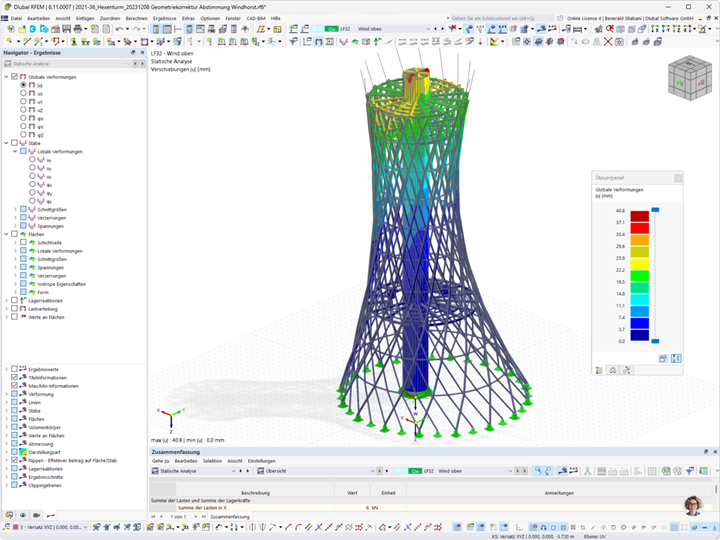

A estrutura básica dos pilares de aço torcidos em sentidos opostos é composta por 16 pilares torcidos para a direita, que se opõem a 32 pilares torcidos para a esquerda. Isso cria a impressão visual de uma vassoura. Este projeto interessante do cliente da Dlubal ibr Tragwerk Barth+Rugenstein GmbH foi calculado com o RFEM.

Local 99734 Kreis Nordhausen, Harz
Turíngia, Alemanha
Cliente
Planeador de edifícios
Planeamento estrutural
Estrutura de aço


Especificações do projeto

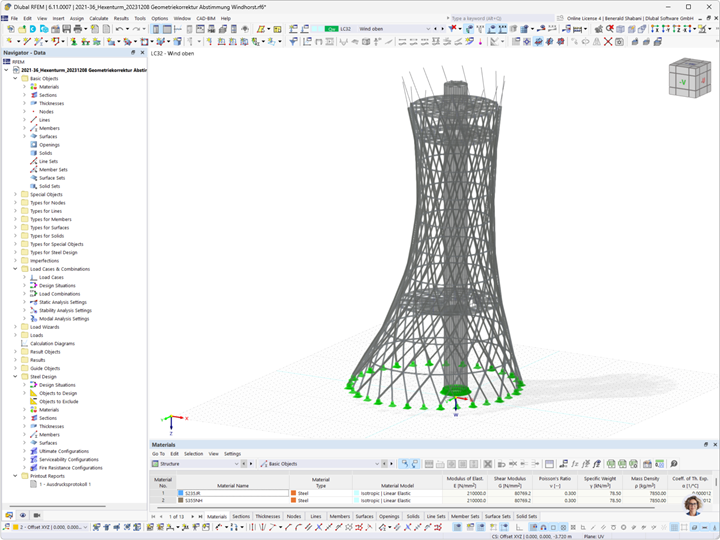

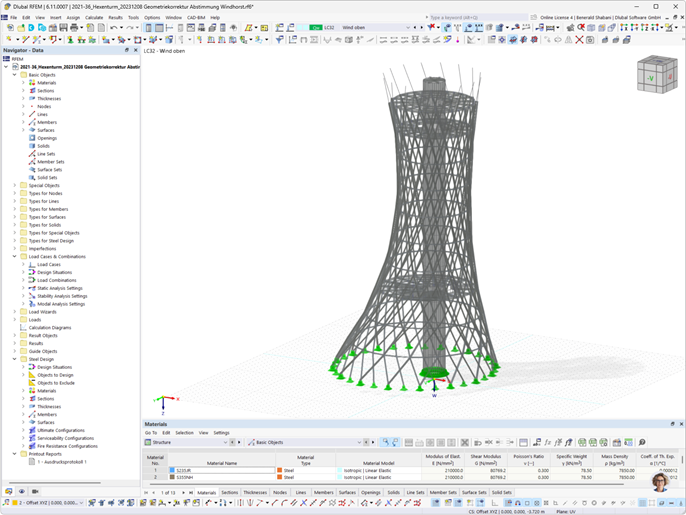

Dados do modelo

Número de nós 1816
Número de linhas 2694
Número de barras 1594
Número de superfícies 428
Número de sólidos 0
Número de casos de carga 12
Número de combinações de cargas 283
Número de combinações de resultados 0
Peso total 279,237 t
Dimensões (métricas) 24,712 x 51,555 x 24,712 m
Dimensões (imperiais) 81.08 x 169.14 x 81.08 feet
