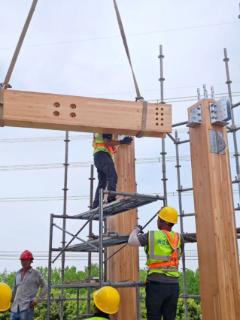

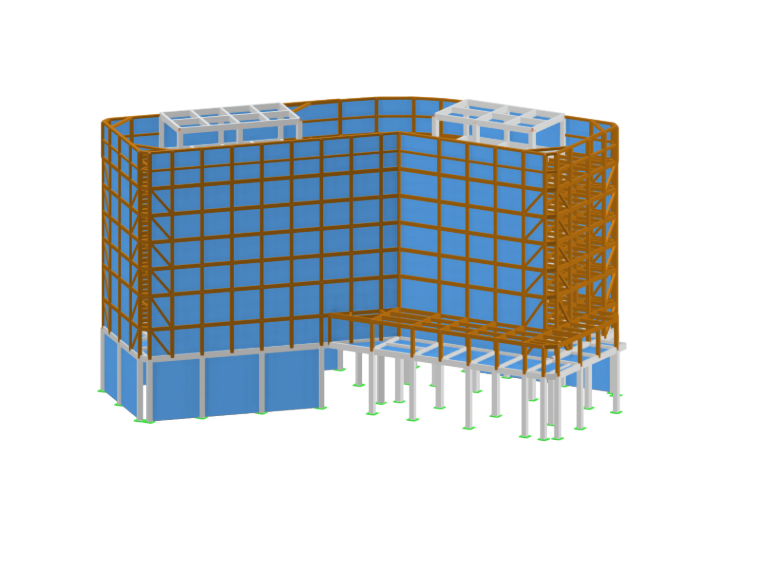

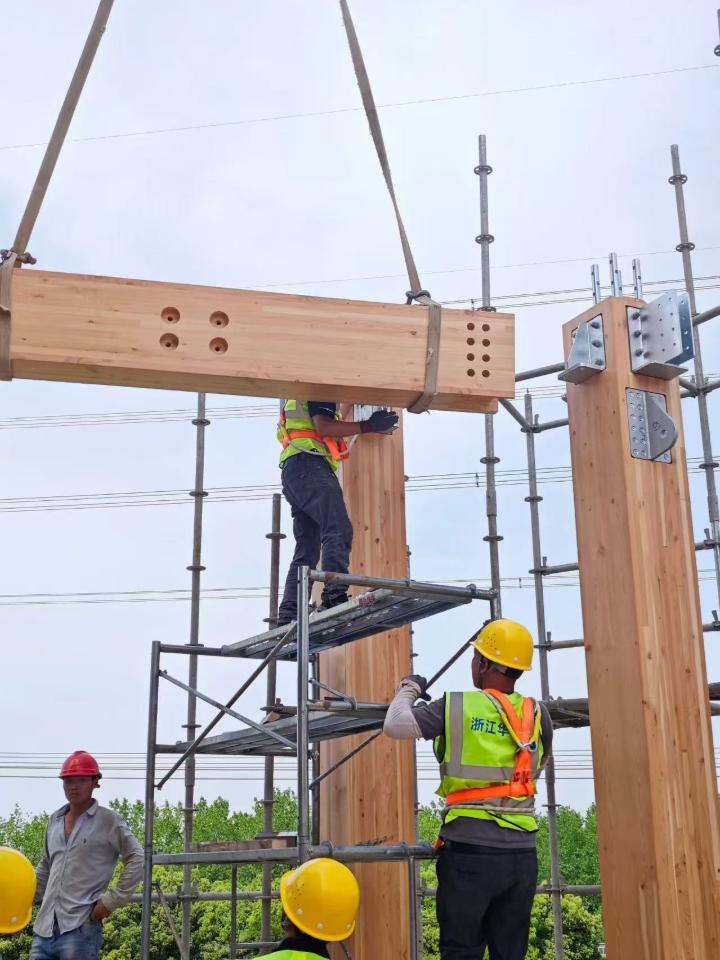

O rés do chão foi executado como estrutura de pórtico de betão armado, enquanto os pisos 2 a 7 foram construídos em madeira laminada colada. Para aumentar a resistência da estrutura a cargas horizontais e permitir áreas de escritório flexíveis, os engenheiros integraram um núcleo de betão em pórtico no projeto. Após a conclusão, o edifício de escritórios servirá como centro inteligente do Bofilon Industry 4.0 Intelligent Manufacturing Center.

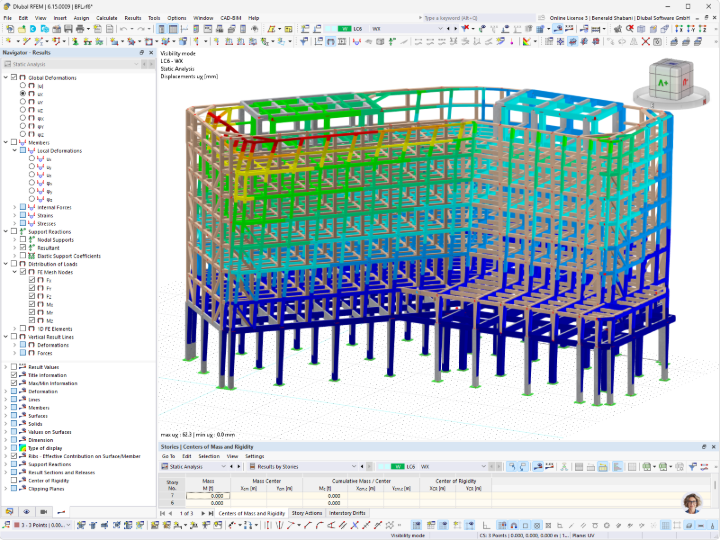

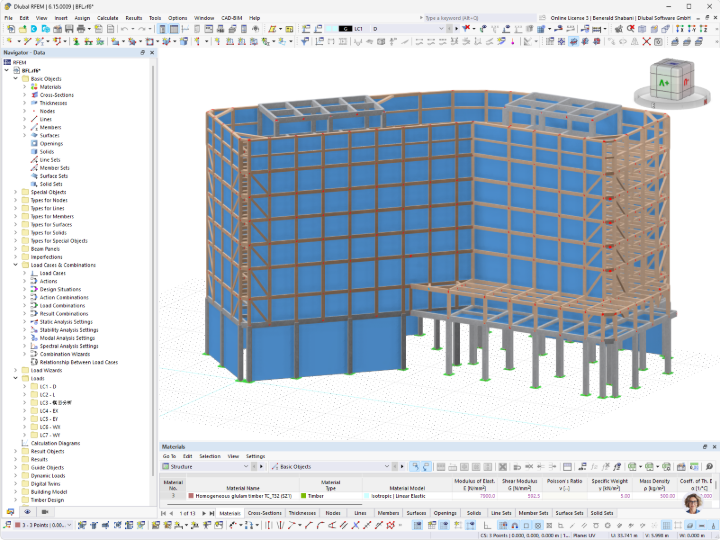

Para a análise estrutural detalhada e a verificação da estrutura de madeira laminada colada segundo as normas chinesas, os engenheiros utilizaram neste projeto o software RFEM 6 da Dlubal. Para cumprir os rigorosos requisitos da supervisão de obras na China, utilizaram os módulos Análise modal e Análise de espectro de resposta no RFEM 6 para o cálculo preciso das ações sísmicas. Com a ajuda da função de modelo de edifício, puderam também determinar eficientemente as respostas dos pisos. A análise revelou que o ângulo máximo de deslocamento entre pisos da estrutura de madeira ocorreu no segundo piso superior com um valor de 1/430, cumprindo assim integralmente a exigência normativa de 1/350.
A realização bem-sucedida do projeto do edifício de escritórios em Bofilon comprova de forma impressionante a excelente aplicabilidade e eficiência do RFEM 6 da Dlubal no planeamento estrutural de construções de madeira modernas e complexas. A Dlubal Software oferece atualmente uma versão de teste completa de 90 dias. Os engenheiros de estruturas são cordialmente convidados a candidatar-se e a testar o software por si próprios.
| Local | Hangzhou, Província de Zhejiang, China |
| Arquiteto e planeamento estrutural | Nanjing Tech University Architectural Design and Research Institute |
