Dimensionamento de refúgio alpino utilizando BIM

Com o intuito de proporcionar aos funcionários da TUM um local de retiro para reflexões, estudos e workshops, bem como para a realização de atividades de team building, foi decidido que a TUM deveria ter o seu próprio local de retiro nos Alpes. Este retiro deve ser realizado em Wendelstein, Alemanha. Foi necessário utilizar o método "Building Information Modeling" (BIM). Este exemplo representa o resultado de uma das equipas de estudantes onde foi utilizada uma interação direta entre o Revit e o RFEM.

Autor	Daniel Dlubal, Gbenga John Ogunjinmi, Alessandro Valentini
Universidade	Universidade Técnica de Munique, Alemanha Cadeira de modelação e simulação computacional Cadeira de informática arquitetônica

Dimensionamento de um retiro alpino utilizando BIM

962x

41x

Dimensionamento de refúgio alpino utilizando BIM

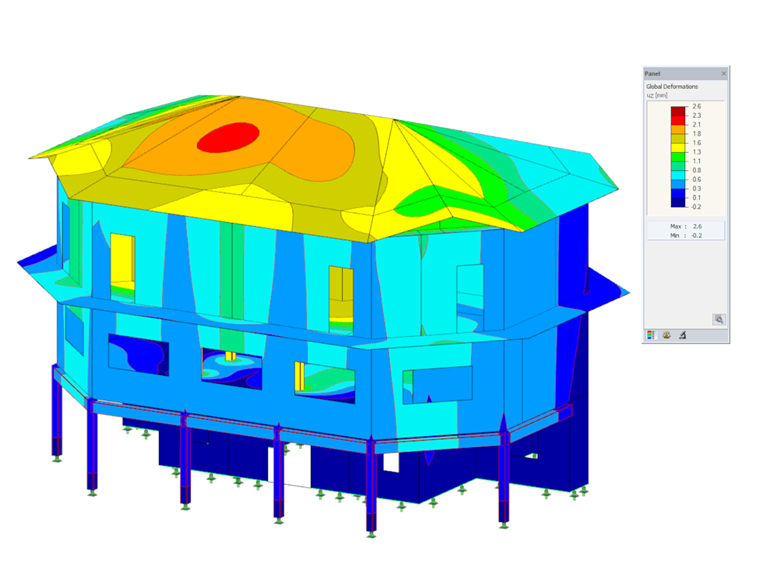

Para o cálculo estrutural, foi utilizado o software RFEM da Dlubal. RFEM is a finite element analysis program for numerical simulations and design of 2D and 3D models consisting of member, plate, wall, folded plate, shell, solid, and contact elements. Thank to the direct interaction between RFEM and Revit it is possible to create new models and adjust modifications in both directions.

Loads from dead load, usage, wind and snow act on the building. In particular, the high snow loads had to be considered by rigid support elements in the construction. The wind loads were determined using RWIND Simulation. This software is used for numerical simulations of wind flow. All the other loads were added manually. After the calculation all structural elements were designed in the ultimate limit state.
