Entwurf eines alpinen Rückzugsortes mit BIM

Um den Mitarbeitern der TUM (Technische Universität München) einen Ort für Rückzug, Kontemplation, Studium und Workshops sowie Teambuilding-Veranstaltungen zur Verfügung zu stellen, wurde entschieden, dass die TUM einen eigenen Alpine Retreat erhalten soll. Dieses Retreat befindet sich am Wendelstein. Es musste mit der Methode des "Building Information Modeling" (BIM) gearbeitet werden. Dieses Beispiel ist das Ergebnis eines der Studententeams, welches die direkte Interaktion zwischen Revit und RFEM verwendet hat.

Autor	Daniel Dlubal, Gbenga John Ogunjinmi, Alessandro Valentini
Universität	Technische Universität München Lehrstuhl für Computergestützte Modellierung und Simulation Lehrstuhl für Architekturinformatik

962x

41x

Entwurf eines alpinen Rückzugsortes mit BIM

Für die statische Berechnung wurde die Software RFEM von Dlubal verwendet. RFEM ist ein Finite-Elemente-Programm zur numerischen Simulation und Bemessung von 2D- und 3D-Modellen, die aus Stab-, Platten-, Wand-, Faltwerk-, Schalen-, Volumen- und Kontaktelementen bestehen. Dank der direkten Interaktion zwischen RFEM und Revit können neue Modelle erstellt und Änderungen in beide Richtungen angepasst werden.

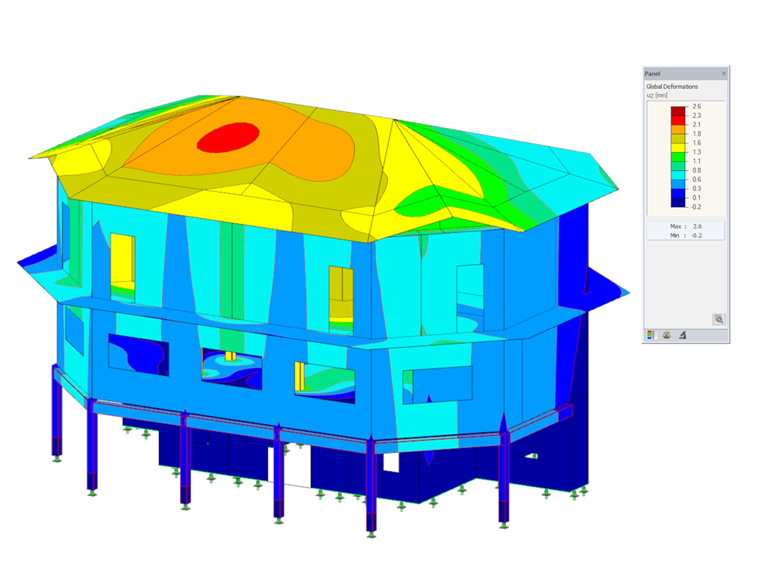

Auf das Gebäude wirken Lasten aus Eigenlast, Nutzung, Wind und Schnee. Insbesondere die hohen Schneelasten mussten durch starre Stützelemente bei der Konstruktion berücksichtigt werden. Die Windlasten wurden mit RWIND Simulation ermittelt. Dieses Programm dient zur numerischen Simulation von Windströmungen. Alle anderen Lasten wurden manuell hinzugefügt. Nach der Berechnung wurden alle tragenden Bauteile im Grenzzustand der Tragfähigkeit bemessen.
