Dimensionamento de uma casa de madeira isolada

O projeto é para uma casa unifamiliar isolada, localizada na zona central do Chile, na região VI, a aproximadamente 100 km ao sul de Santiago, numa zona semi-urbana.

Autor	Marjorie Zúñiga Farias
Universidade	Instituto Global de Tecnologia Zigurat

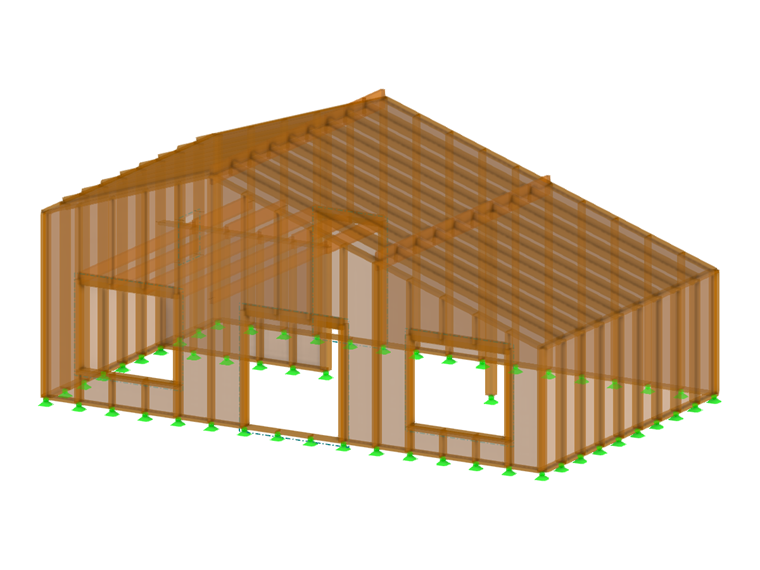

Os colunas, soleiras, pilares e vigas são modelados com elementos do tipo barra no RFEM, enquanto o OSB foi definido como um elemento de superfície do tipo membrana (trabalhando apenas no seu plano). A fundação foi modelada através de apoios simples (fixos apenas os deslocamentos).

As cargas consideradas foram o seu próprio peso, sobrecargas do teto e do piso, vento e sismos. Para este último, foi utilizado o módulo de análise dinâmica RF-DYNAM Pro, onde foi aplicada uma análise espectral de resposta com geração de cargas equivalentes.

Downloads

Tese de graduação 000467 | Dimensionamento de uma casa unifamiliar em madeira

3,34 MB
