A determinação das cargas de vento com o RWIND é um método excelente
Se tiver pressões de superfície determinadas experimentalmente disponíveis para um modelo, pode aplicá-las a um modelo estrutural no RFEM 6, processá-las no RWIND 2 e utilizá-las como cargas de vento para a análise estrutural no RFEM 6.
Para saber como aplicar os valores determinados experimentalmente, consulte este artigo técnico.
Os resultados do RWIND podem ser apresentados diretamente no programa principal. No Navegador – Resultados, selecione o tipo de resultado "Análise de simulação de vento" a partir da lista acima.
Atualmente, estão disponíveis os seguintes resultados referentes à malha de cálculo do RWIND:
- Pressão de superfície
- Coeficiente Cp da superfície
- Distância da parede y+ (fluxo estacionário)
Já conhece o editor para controlar os refinamentos de malha? Vai ser muito útil no seu trabalho! Porquê? É fácil. Porque oferece as seguintes opções:
- Visualização gráfica de áreas com refinamentos de malha
- Refinamento de malha de zonas
- Desativação do refinamento de malha de sólidos 3D padrão com transversão nos correspondentes refinamentos de malha 3D manuais.
Estas opções ajudam-no a formular uma regra adequada para gerar a malha do modelo completo, mesmo para modelos com dimensões incomuns. Utilize o editor para definir com eficácia pequenos detalhes do modelo em grandes edifícios ou áreas da malha detalhadas a jusante do modelo. Vai ficar surpreendido!

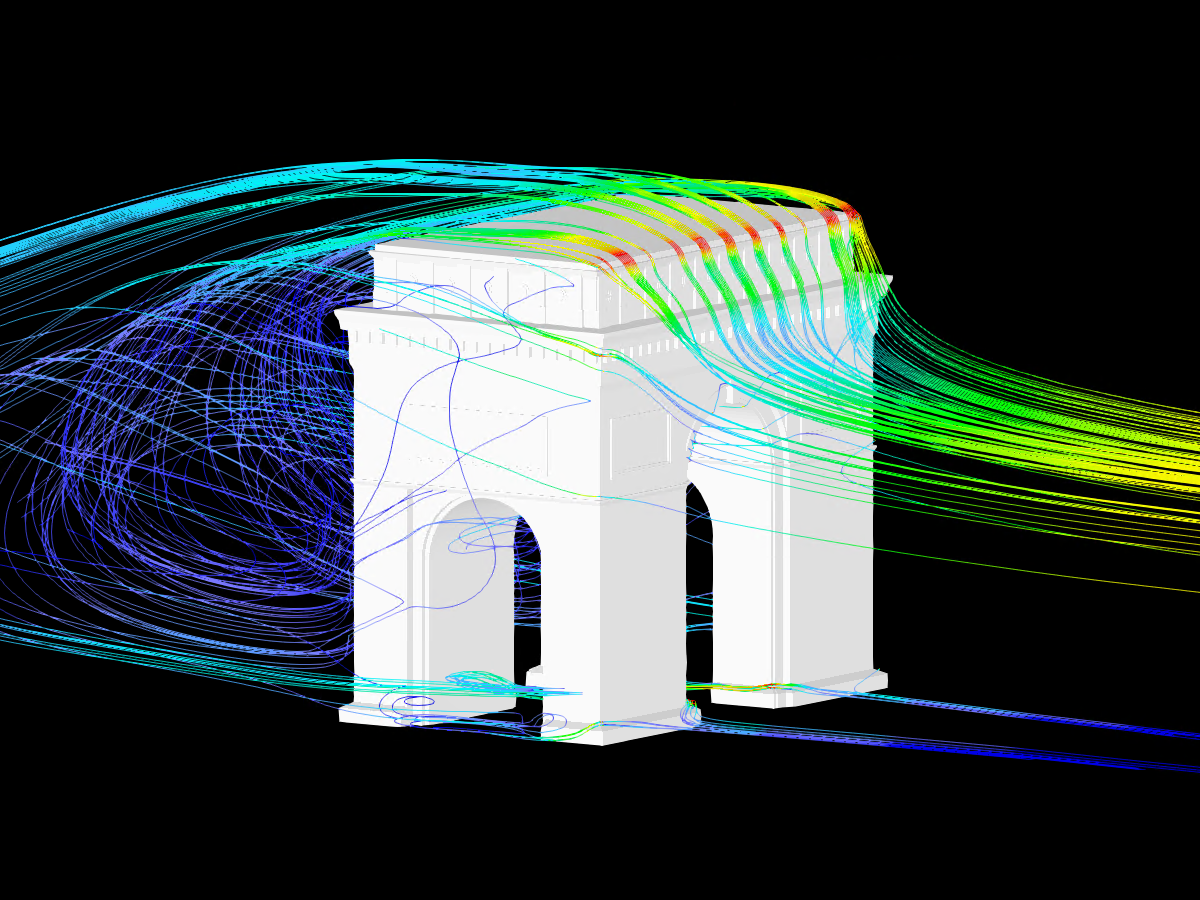

O RWIND Basic utiliza um modelo CFD (Computational Fluid Dynamics) numérico para simular o fluxo de ar em torno dos objetos com a ajuda de um túnel de vento digital. O processo de simulação utiliza o resultado do fluxo em torno do modelo para determinar as cargas de vento específicas que atuam nas superfícies estruturais modeladas.
Uma malha de volumes 3D é responsável pela simulação em si. Para isso, o RWIND Basic gera automaticamente uma malha com base em parâmetros de controlo definidos livremente. Para o cálculo dos fluxos de vento, o RWIND Basic oferece um solucionador estacionário, enquanto o RWIND Pro oferece um solucionador transitório para fluxos turbulentos incompressíveis. As pressões de superfície obtidas a partir dos resultados do fluxo são extrapoladas para o modelo para cada intervalo de tempo.
