Módulo adicional PLATE-BUCKLING para o RSTAB 8

• Estão disponíveis os seguintes anexos nacionais (AN) para o dimensionamento de acordo com o Eurocódigo 3:
  • DIN EN 1993-1-5/NA:2010-12 (Alemanha)
  • SFS EN 1993-1-5/NA:2006 (Finlândia)
  • NBN EN 1993-1-5/NA:2011-03 (Bélgica)
  • UNI EN 1993-1-5/NA:2011-02 (Itália)
  • NEN EN 1993-1-5/NA:2011-04 (Países Baixos)
  • NS EN 1993-1-5/NA:2009-06 (Noruega)
  • CSN EN 1993-1-5/NA:2008-07 (República Checa)
  • CYS EN 1993-1-5/NA:2009-03 (Chipre)
• Além disso, é possível criar anexos nacionais definidos pelo utilizador com valores próprios.
• Importação de todas as secções relevantes do RSTAB/ RFEM selecionando o número de barras e de painéis de encurvadura com determinação das tensões de fronteira determinantes

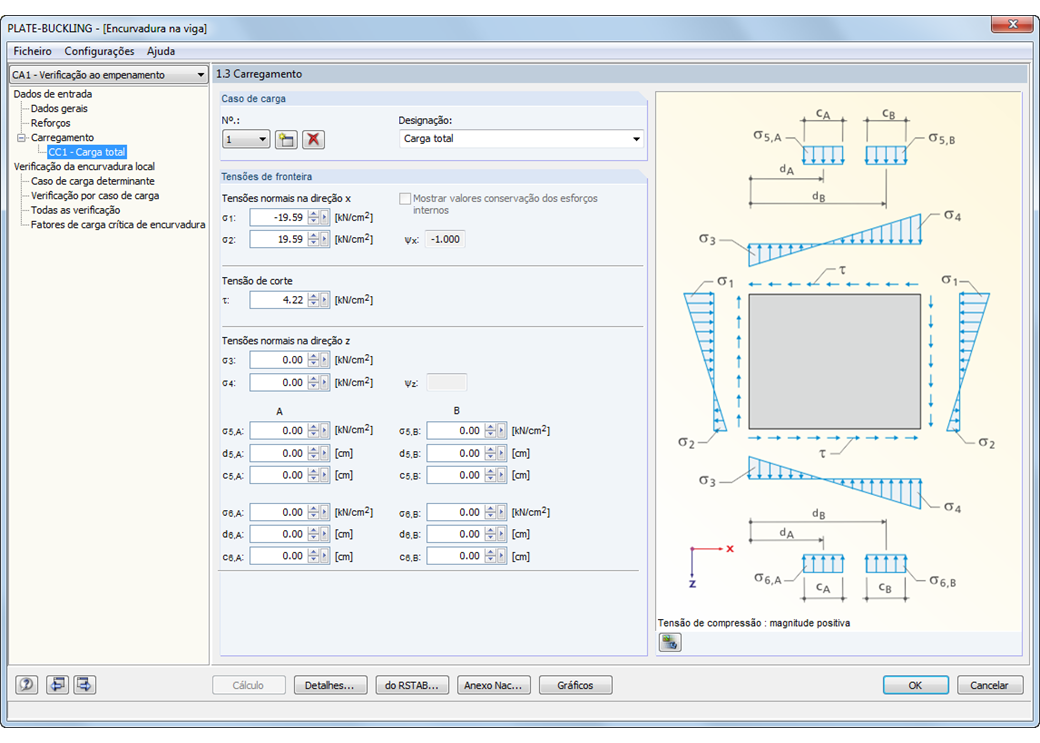

• Resumo das tensões em casos de carga com determinação do carregamento determinante
• Materiais separados podem ser definidos para reforço e laje

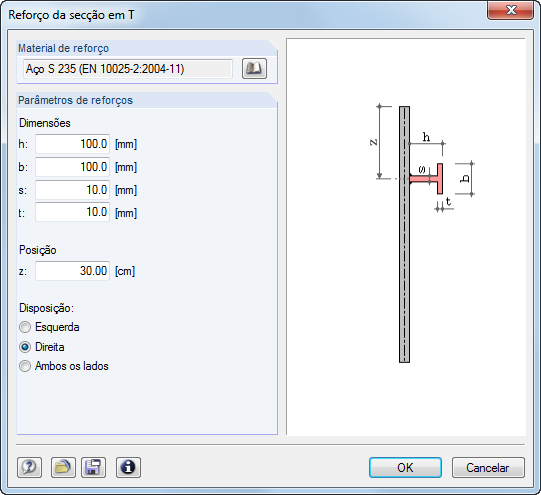

• Importação dos reforços a partir da biblioteca abrangente (placa de laje e barra de aço com bolbo, ângulo em T, U e reforço trapezoidal)
• Determinação da largura efetiva de acordo com EN 1993-1-5 (tabela 4.1 ou 4.2) ou DIN 18800 parte 3 eq. (4)

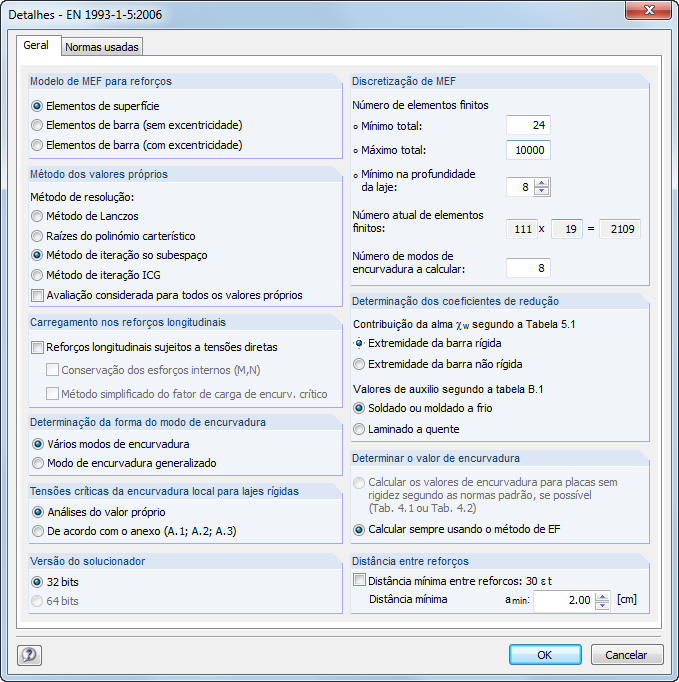

• Cálculo opcional das tensões da encurvadura local crítica através das formas analíticas dos anexos A.1, A.2, A.3 do EC 3 ou através do cálculo do MEF
• Dimensionamento (tensão, deformação, encurvadura por torção) dos reforços longitudinais e transversais
• Opção para considerar os efeitos de encurvadura de acordo com DIN 18800, parte 3, eq. (13)

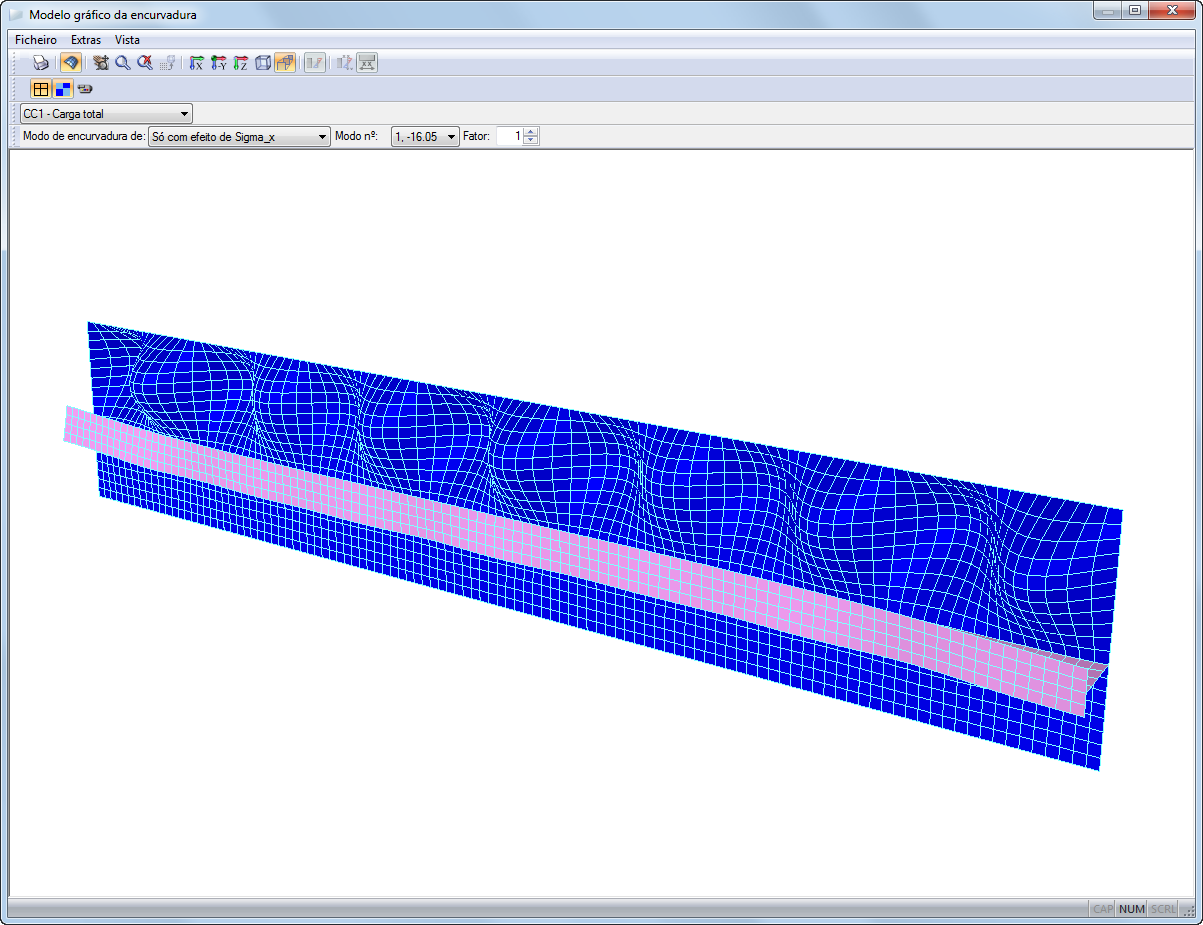

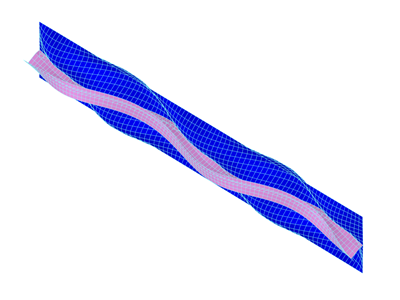

• Representação foto-realística (representação 3D) do painel de encurvadura incluindo os reforços, as condições de tensão e os modos de encurvadura com animação
• Documentação de todos os dados de entrada e saída no relatório de impressão preparado para engenheiros de obra

As verificações são realizadas passo a passo através do cálculo do valor próprio dos valores da encurvadura ideal para os estados de tensão individuais, bem como do valor da encurvadura para o efeito simultâneo de todos os componentes de tensão.

A realização da verificação de encurvadura é baseada no método das tensões reduzidas, comparando as tensões atuantes com uma condição de tensão limite reduzida a partir da condição de cedência de von Mises para cada painel de encurvadura. A base para a verificação é uma única relação de esbelteza global determinada com base em todo o campo de entrada das tensões. Por isso, é omitida a verificação de um carregamento simples e a posterior união através do critério de interação.

Para determinar o comportamento da encurvadura da laje, o qual é similar ao comportamento da encurvadura de barra, o RF-/PLATE-BUCKLING calcula os valores próprios dos valores do painel de encurvadura ideal com as extremidades longitudinais assumidas como livres. Depois, a relação da esbelteza e os fatores de redução de acordo com EN 1993-1-5, cap. 4 ou Anexo B ou DIN 18800, parte 3, Tabela 1. O dimensionamento é então realizado de acordo com EN 1993-1-5, Capítulo 10 ou DIN 18800, parte 3, eq. (9), (10) ou (14).

O painel de encurvadura é discretizado num quadrilátero finito ou, se necessário, em elementos triangulares. Cada nó do elemento tem seis graus de liberdade.

O componente de flexão de um elemento triangular é baseado no elemento LYNN-DHILLON (2^nd Conf. Matrix Meth. JAPAN – USA, Tokyo) de acordo com a teoria de flexão descrita por Mindlin. No entanto, o componente da membrana é baseado no elemento BERGAN-FELIPPA. Os elementos quadriláteros consistem em quatro elementos triangulares e o nó interior é eliminado.
